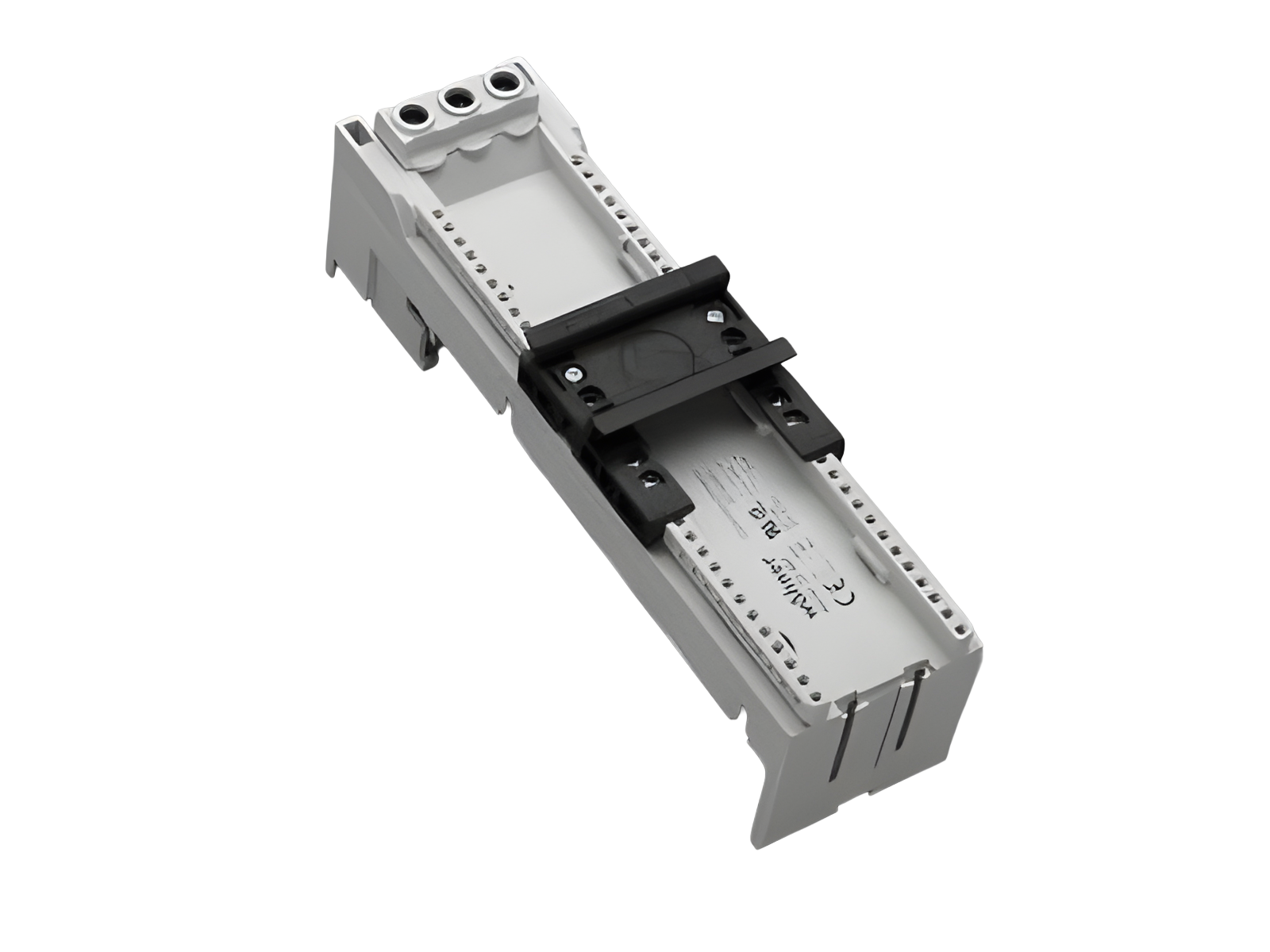

La imagen puede mostrar un producto similar.
Part No.: 32464 000
EQUES®60Classic
adaptador para embarrado de 80 A
1 carril de montaje ajustable
54 x 200, sin cables, con bornes 1,5-16 mm², accionamiento frontal
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
ventajas del producto
Free phase selection.
Click mechanism when pushing onto the busbar.
| grupo de producto | 05 |
| subgrupo | 27 |
| embalaje | 4 |
| EAN | 4021267324643 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 80 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión de pico Uimp: | 6 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 6,0 W.
(The power dissipation at full load would be 9,3 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 800 V |
| datos mecánicos | |
| An x A x P: | 54 x 200 x 63 |
| peso: | 37,3 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
| puntos de apriete | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 11 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 16 mm² |
| Md min.: | 2,4 Nm |
| Md max.: | 3,6 Nm |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system. |
|
|
the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
|
32969
000
tope final del carril de montaje
Mas
32914
000
cable AWG 4 (25 mm²), 210 mm de longitud
Mas
32900
000A
cable AWG 6 (16 mm²), 210 mm de longitud
Mas
32907
000
cable AWG 10 (6 mm²), 130 mm de longitud
Mas
32915
000
cable doble AWG 10 (2 x 6 mm²), 130/280 mm de longitud
Mas
32916
000A
cable AWG 10 (6 mm²), 280 mm de longitud
Mas
32921
000
cable AWG 14 (2,5 mm²), 105 mm de longitud
Mas
32929
000A
cable AWG 12 (4 mm²), 190 mm de longitud
Mas
32935
000A
cable AWG 10 (6 mm²), 190 mm de longitud
Mas
32936
000A
cable AWG 8 (10 mm²), 190 mm de longitud
Mas
32918
000A
cable AWG 14 (2,5 mm²), 190 mm de longitud
Mas
