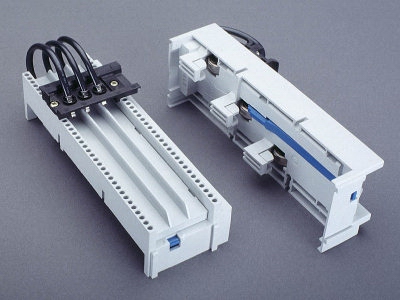

adaptador de 63 A, 1 carril de montaje

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32289 000

adaptador de 63 A, 1 carril de montaje

63 x 182

no longer available

grupo de producto	05
subgrupo	09

embalaje	4
EAN	4021267322892

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

tipo: 4063

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	63 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

datos UL
Normas
UL 508

datos mecánicos
An x A x P:	63 x 182 x 50
peso:	30,7 kg/100
Polaridad:	3 polos

Application notes

For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.
