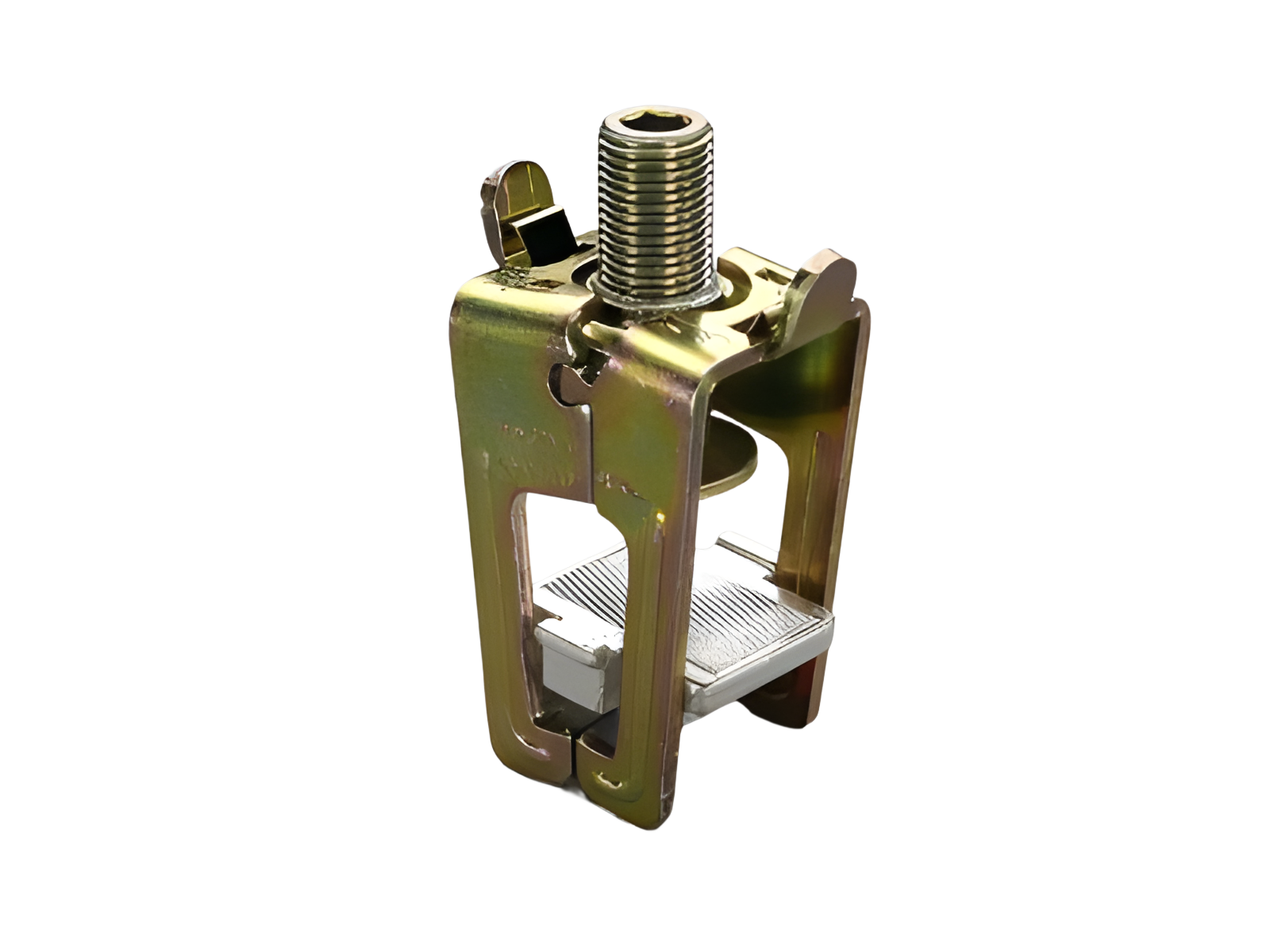

borne en pinza (01759)

La imagen puede mostrar un producto similar.

Part No.: 01759 000

CRITO^®

borne en pinza

32 x 20

para barras 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic, centre feed unit, 100Energy

ventajas del producto

also rigid copper busbars can be connected if they are installed without mechnical tension

grupo de producto	07
subgrupo	25

embalaje	3
EAN	4021267017590

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

CSA , UL

tipo: 530

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

datos electricos IEC
intensidad de corriente nominal (IEC):	550 A
tensión nominal (IEC) AC:	690 V

resistencia a corriente de pico Ipk máx. :

80.9 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente admisible con alimentación central:	800 A
máxima intensidad de corriente (IEC):	800 A

datos electricos UL
intensidad de corriente nominal (UL):	800 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR:

25 kA

puntos de apriete
screw clamp connection
screw drive:	S8
min. cross-section:	30 mm²
max. cross-section:	320 mm²
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !
Espacio de apriete:	32 x 20
lam. Cu width:	20 - 32 mm
lam. Cu thickness:	3 - 10 mm
number of lam. Cu:	1
