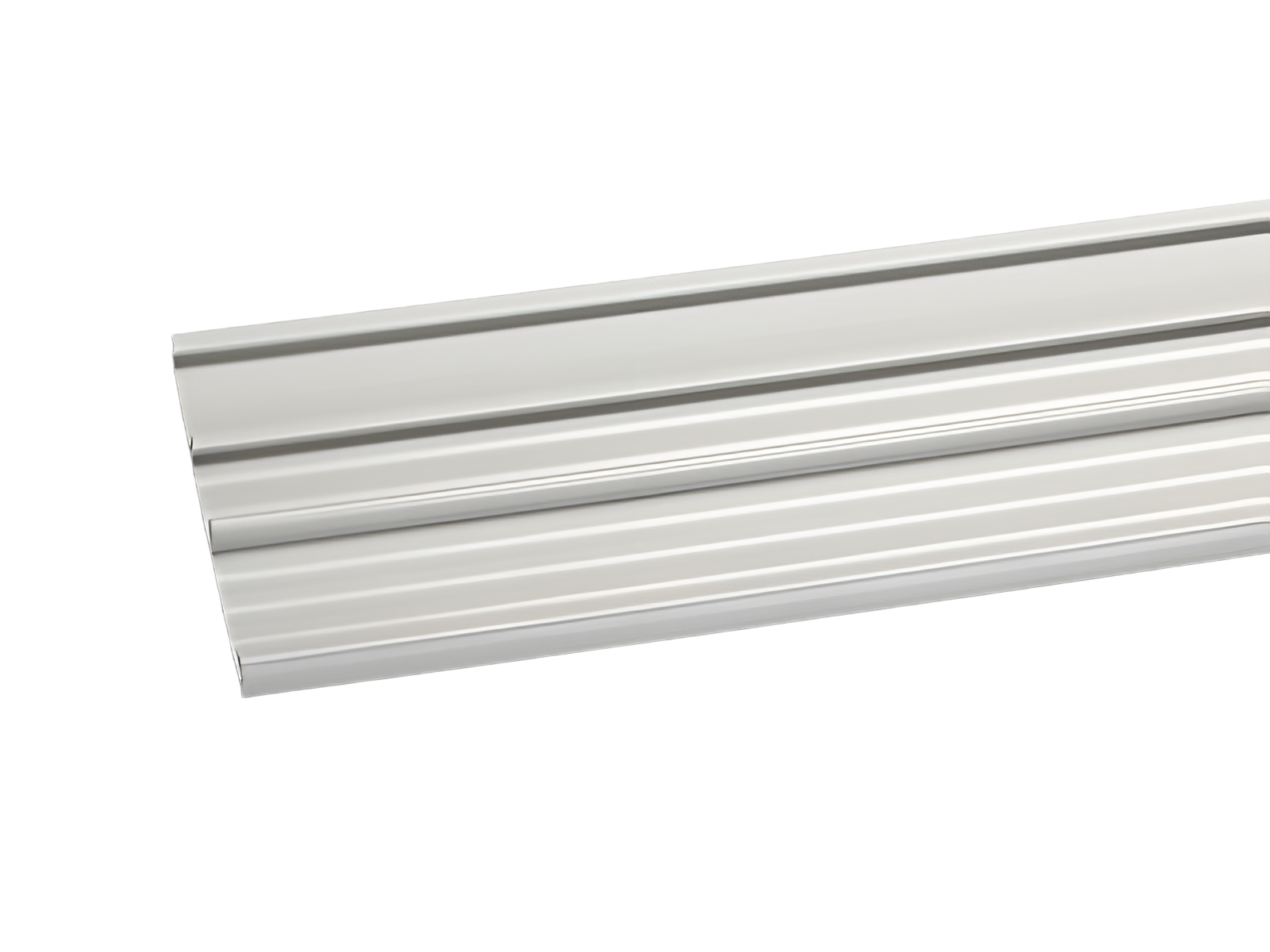

perfil de separación (01238)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01238 000

perfil de separación

106 mm de profundidad, 2,40 m de longitud

2400 x 106

sistema

60Classic

grupo de producto	06
subgrupo	27

embalaje	1
EAN	4021267012380

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: C108-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos mecánicos
An x A x P:	2400 x 106 x 9
peso:	140,0 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

01320 000
Soporte para perfil de cierre
profundidad de montaje de 107 mm, para 01025, 01236, 01237, 01238
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01231 000
soporte para barras
3 polos, con orificios internos para atornillar
para barras: Perfil en doble T
Mas

01232 000
soporte para barras
3 polos, con orificios internos para atornillar
para barras: Perfil en triple T
Mas
