for UL feeder circuits >250V

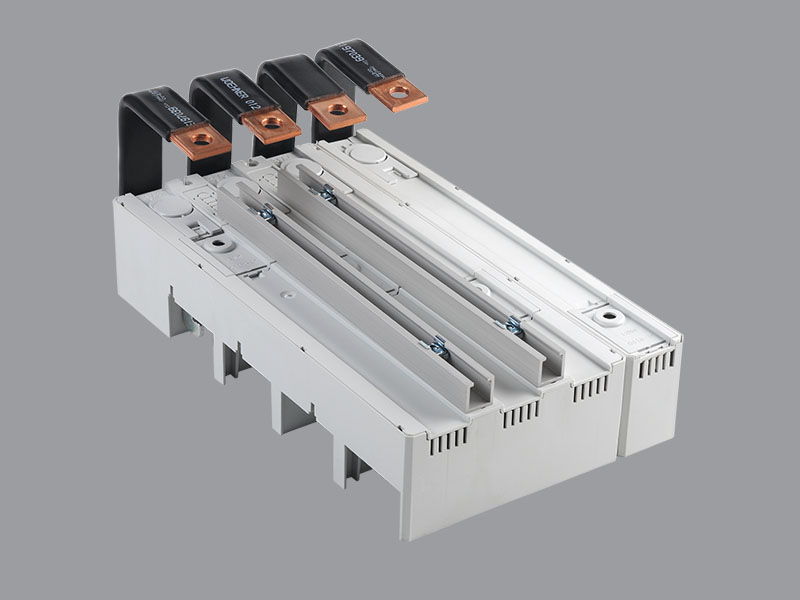

La imagen puede mostrar un producto similar.
Part No.: 32107 000AC
EQUES®60Classic
busbar adapter 400 A, 4-pole
con pletina flexible (arriba)
184 x 300
phase distance 44 - 48 mm
N en el lado izquierdo
Conexión al sistema por arriba
para Schneider Electric NSX 400
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
disponible en breve
sistema
60Classic
| grupo de producto | 05 |
| subgrupo | 42 |
| embalaje | 1 |
| EAN | 4021267321079 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 400 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 1000 V |
| tensión de pico Uimp: | 8 kV |
| resistencia a corriente de pico Ipk máx. : | 44 kA |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 800 V |
| datos mecánicos | |
| An x A x P: | Fehlende Variable |
| peso: | 305,0 kg/100 |
| Polaridad: | 3 polos+N |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
|
the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
|
