adaptador para embarrado de 630 A (32745)

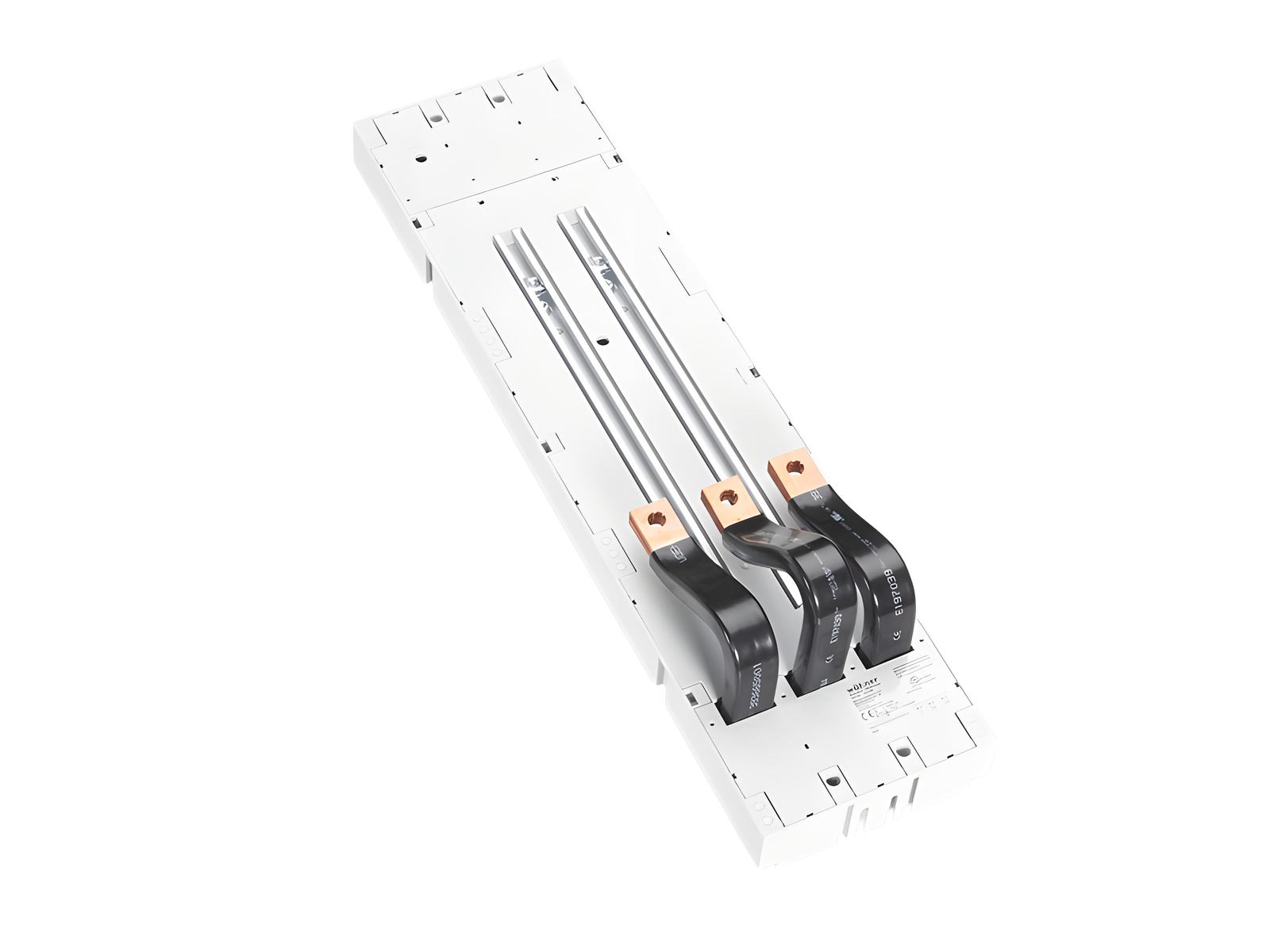

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32745000A

EQUES®185Power

adaptador para embarrado de 630 A

modelo universal de hasta 630 A, distancia de fases 43-46 mm

conexión por la parte inferior, conexión por brida CrossLink®

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

ventajas del producto

Device can be mounted covering the busbar support (in systems with and without CrossLink® touch-safe protection cover)

grupo de producto 05
subgrupo 48
embalaje 1
EAN 4021267327453
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL

for UL feeder circuits >250V

tipo: EQ185-A630-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 630 A
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 12 kV
resistencia a corriente de pico Ipk máx. : 63 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: 30 kA

the following required reductions have been determined by tests:
with MCCB ABB Tmax T5, XT5
with MCCB Allen-Bradley 140G-K
with MCCB Eaton NZM3
with MCCB Schneider Electric NSX630
with MCCB Schrack MC3
with MCCB Siemens 3VA14, 3VM64
with MCCB Siemens 3VA23, 3VA24
with MCCB Siemens 3VA64

Power dissipation of the adapter:
at 500A => 58W
at 530A => 65W
at 565A => 73W
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 630 A
tensión nominal (UL) AC: 1000 V
frecuencia nominal (UL): 50 / 60 Hz
tensión nominal (UL) DC: 1000 V
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
datos mecánicos
An x A x P: 150 x 585 x 55
peso: 700,0 kg/100
Polaridad: 3 polos
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja

Application notes

Notas

ready for current transformer
short-circuit withstandability: the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)
