for UL feeder circuits >250V

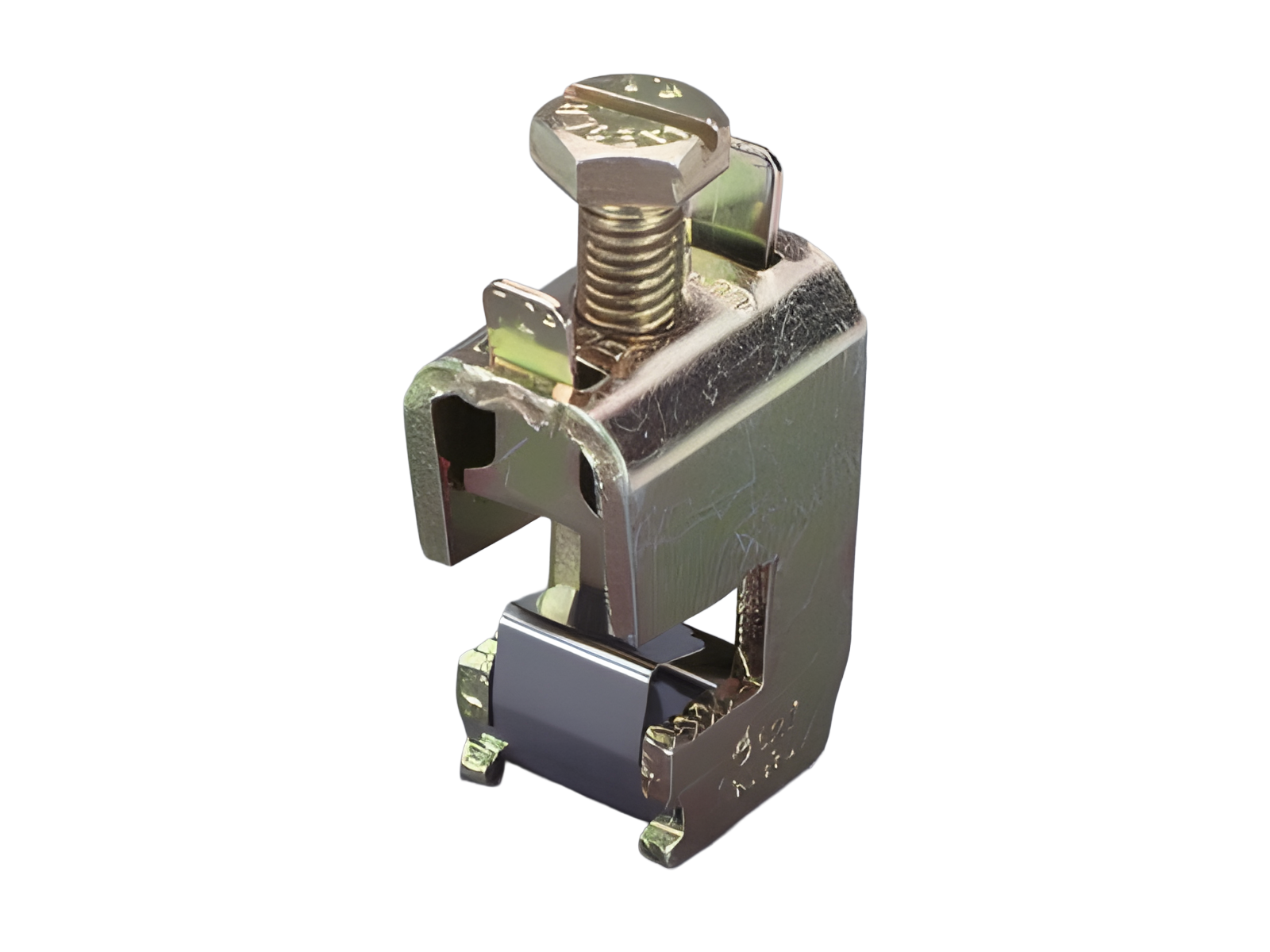

La imagen puede mostrar un producto similar.
Part No.: 01292000
CRITO®
borne universal de conexión de cable
16 - 70 mm², AWG 6 - 2/0
para barras barras planas de 10 mm de espesor y barras perfiladas
sistema
60Classic, 30Compact 3P, centre feed unit, 100Energy
ventajas del producto
Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.
| grupo de producto | 07 |
| subgrupo | 12 |
| embalaje | 25 |
| EAN | 4021267012922 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
homologaciónes
CSA , UL , DNV GL
tipo: 527
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 175 A |
| tensión nominal (IEC) AC: | 690 V |
| resistencia a corriente de pico Ipk máx. : | 46.7 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 400 A |
| datos UL | |
| Normas | |
| UL 508 |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 175 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| datos mecánicos | |
| An x A x P: | 21 x 32 x 42 |
| peso: | 7,5 kg/100 |
| para barras: | barras planas de 10 mm de espesor y barras perfiladas |
| puntos de apriete | |
| min. cross-section: | 16 mm² |
| max. cross-section: | 70 mm² |
| Espacio de apriete: | 14 x 14 |
| Md min.: | 8,0 Nm |
| Md max.: | 12,0 Nm |
| Not suitable for aluminium cables ! | |
|
16 - 70 mm² / AWG 4 - AWG 2/0 |
|
| Not suitable for aluminium cables ! | |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
|
La posible utilización para "feeder circuits" (respecto de los "feeder spacings" como requerimiento) depende de las condiciones de la instalación. |
