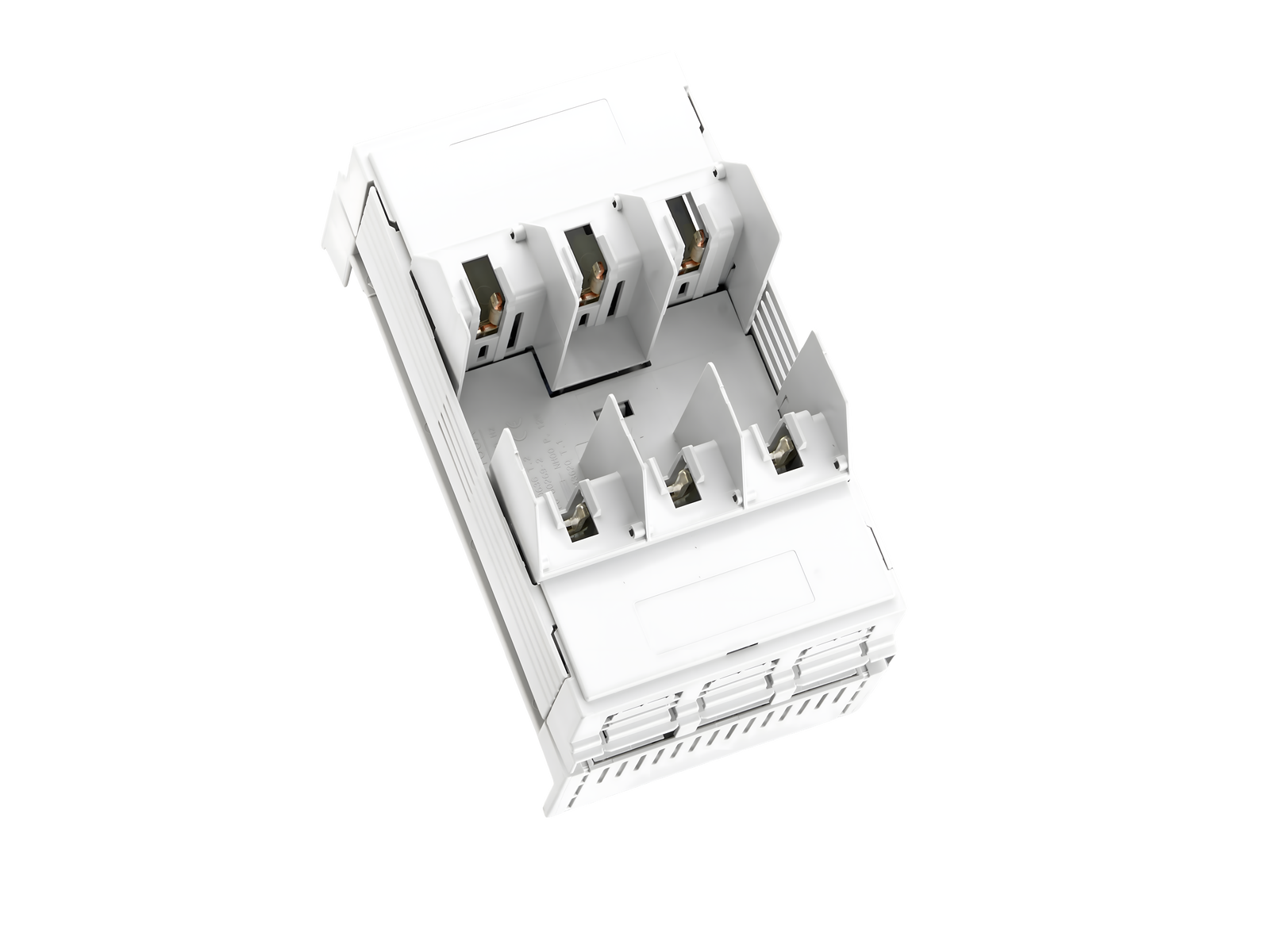

parte inferior de base NH de 160 A

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03299 000

QUADRON 60Classic

parte inferior de base NH de 160 A

tornillo M8

talla 00/3P

Conexión cables por arriba o por abajo

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

grupo de producto	10
subgrupo	51

embalaje	1
EAN	4021267032999

ECLASS 14.0	27142106
ETIM 5.0	EC000067
ETIM 8.0	EC000067
ETIM 10.0	EC000067

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

homologaciónes

IEC (CB) , VDE , CCC

tipo: QCC-NH00

EAC Type: NH

Datos técnicos

para fusibles de tamaño:	NH 000, NH 00
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	12 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión de pico Uimp:

6 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 8.3 W.

(The power dissipation at full load would be 13.0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	800 V
tensión máxima (IEC) DC:	800 V

max. permitted operation temperature

55°C

Adapter module, degree of protection IP20 at front

datos mecánicos
An x A x P:	106 x 200 x 90
peso:	87.0 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

puntos de apriete
screw connection
M8
screw drive:	SW13
Md min.:	8.0 Nm
Md max.:	10.0 Nm
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	No

Application notes

Not suitable for aluminium cables !

potencia disipada del fusible permitida:	12 W

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

01182 000
regleta de terminales para conexión atornillada M8
1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²
NH 00
Mas

33224 000
borne prismático, individual, para cables de Cu
16 - 70 mm²
NH 00
Mas

79811 000
tapa para terminales de cables, acoplable a la parte superior / inferior
NH 00
para: 33200, 33208, 33329, 33394, 33398, 33420
Mas

covers

33315 000
tapa embellecedora, 2 piezas
para NH-LTS, talla 00
talla 00
Mas

33317 000
moldura embellecedora, acoplable en la parte lateral
para NH-LTS, talla 00
talla 00
Mas

78105 000
marco embellecedor, doble
232 x 210, no para 33221, 33222
talla 00
Mas

78893 000
marco embellecedor, individual
130 x 210, no para 33221, 33222
talla 00
Mas

79448 000
tapa fusible
para base NH y 33705
NH 00
Mas

Similar products

03199 000
QUADRON 60Classic
parte inferior de base NH de 160 A
borne-brida
talla 00/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/BR/1000047932

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
