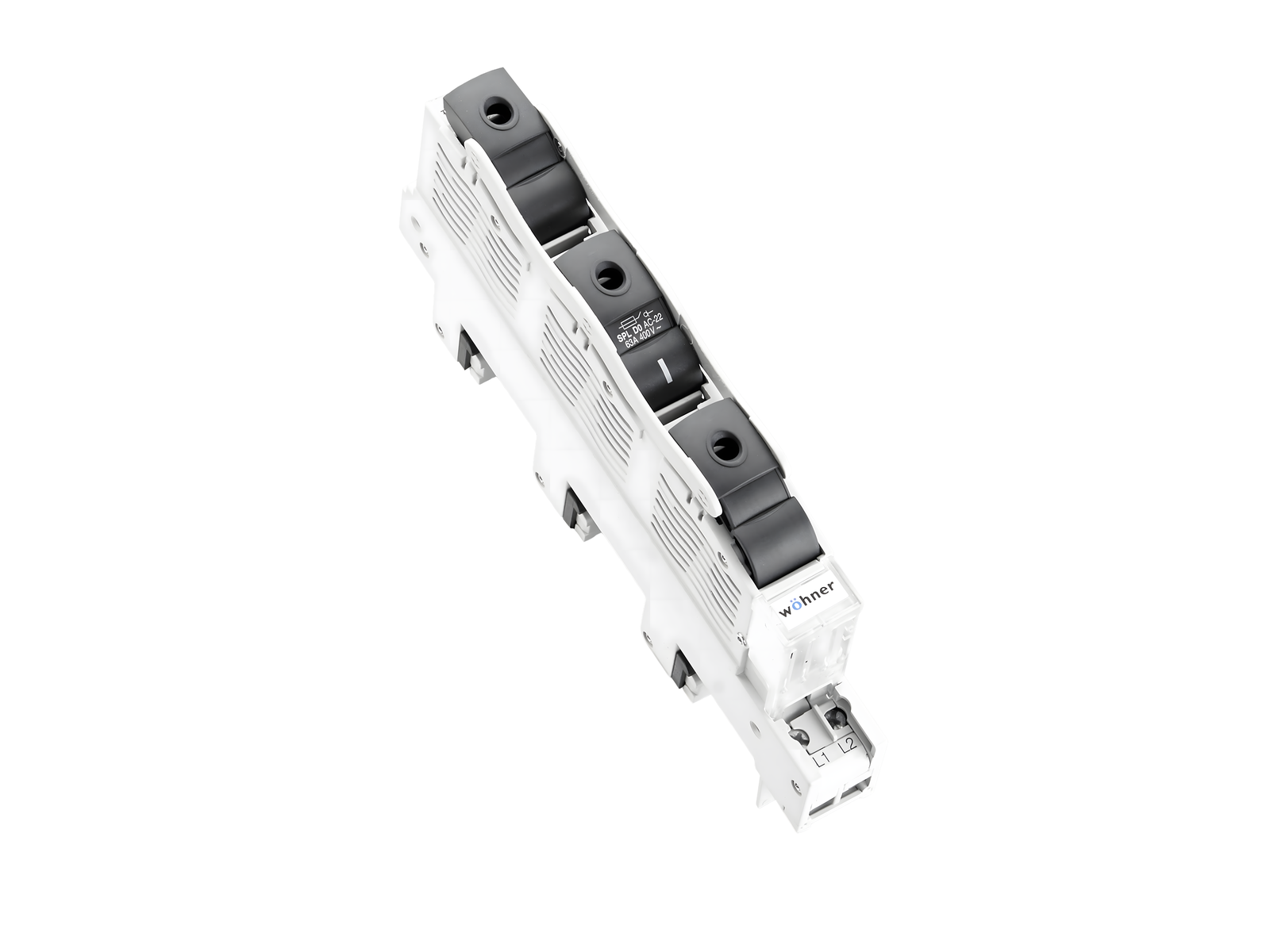

La imagen puede mostrar un producto similar.
Part No.: 31525000
SECUR®60Classic PowerLiner
D0 interruptor-seccionador con fusibles sobre barras
para los fusibles D01 y D02, con LED
E18 / 63 A / 3P
Conexión cables por abajo
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
interruptor 3 polos / 1 polo
sistema
60Classic
| grupo de producto | 01 |
| subgrupo | 42 |
| embalaje | 1 |
| EAN | 4021267315252 |
| ECLASS 6.1 | 27142110 |
| ECLASS 7.1 | 27142110 |
| ETIM 4.0 | EC000277 |
| ETIM 5.0 | EC000277 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
homologaciónes
VDE , CCC , DNV GL
tipo: SPL-D0
CCC certificate: 2018010302128773
| para fusibles de tamaño: | D0 |
| fusibles según norma: | IEC / HD 60269-3 |
| potencia disipada del fusible permitida: | 5.5 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 63 A |
| tensión nominal (IEC) AC: | 400 V |
| tensión nominal (IEC) DC: | 110 V |
| tensión nominal de aislamiento Ui AC: | 500 V |
| tensión nominal de aislamiento Ui DC: | 250 V |
| tensión de pico Uimp: | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23A (400 V) |
| Utilisation category DC (IEC 60947-3) : | DC-21B (48V) 1 pole DC-21B (110V) 2 poles |
| corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 400 V |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 6.7 W.
(The power dissipation at full load would be 10.5 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| LED indicates blown fuse, operating range: 110 - 400 V AC / DC | |
| for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 utilisation category as per VDE 0638: AC22 |
|
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| datos mecánicos | |
| An x A x P: | 27 x 220 x 100 |
| peso: | 76.5 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
| grado de protección frontal: | IP20 |
Type of fastening: patented click mechanism
| puntos de apriete | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 12 mm |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 16 mm² |
| Md min.: | 2.5 Nm |
| Md max.: | 3.0 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
|
Notas |
SECUR®PowerLiner can be fitted with D0 adapter sleeves. With reducer insert (part no. 31902) and adapter sleeves, also suitable for D01 fuse-links. The use of the side module part no. 31901 is recommended for continuous loads of 35 A or greater. |
| potencia disipada del fusible permitida: | 5.5 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
