D0 interruptor-seccionador con fusibles sobre barras (31158)

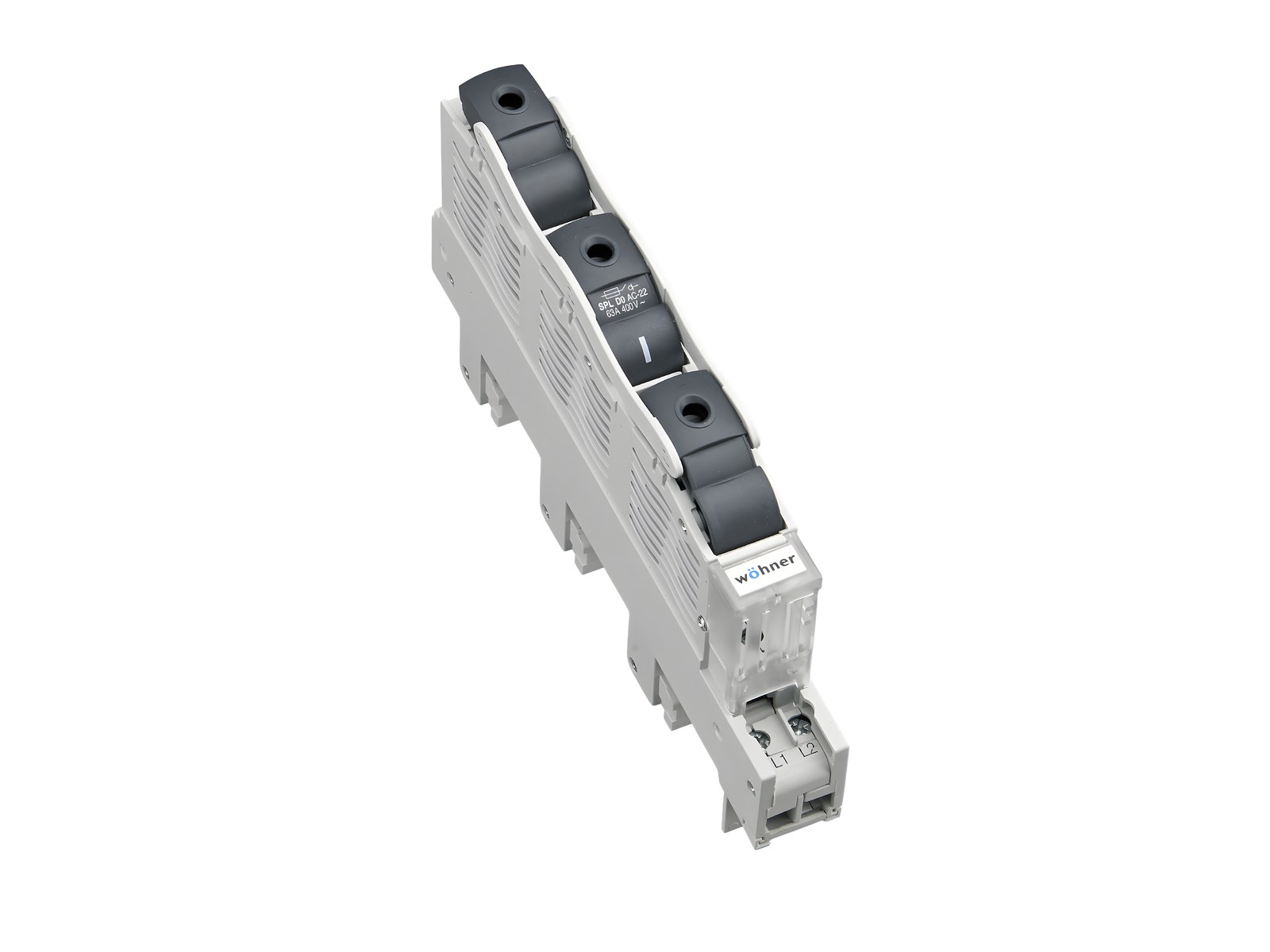

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31158000

SECUR®60Classic PowerLiner

D0 interruptor-seccionador con fusibles sobre barras

para los fusibles D01 y D02

E 18/63 A/3P

Conexión cables por abajo

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

interruptor 3 polos / 1 polo

sistema

60Classic

grupo de producto 01
subgrupo 42
embalaje 1
EAN 4021267311582
ECLASS 6.1 27142110
ECLASS 7.1 27142110
ETIM 4.0 EC000277
ETIM 5.0 EC000277

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

VDE , CCC

tipo: SPL-D0

CCC certificate: 2018010302128773

Datos técnicos

para fusibles de tamaño: D0
fusibles según norma: IEC / HD 60269-3
potencia disipada del fusible permitida: 5.5 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 63 A
tensión nominal (IEC) AC: 400 V
tensión nominal (IEC) DC: 110 V
tensión nominal de aislamiento Ui AC: 500 V
tensión nominal de aislamiento Ui DC: 250 V
tensión de pico Uimp: 6 kV
Utilisation category AC (IEC 60947-3) : AC-23A (400 V)
Utilisation category DC (IEC 60947-3) : DC-21B (48V) 1 pole
DC-21B (110V) 2 poles
corriente de cortocircuito condicional con fusibles (AC): 50 kA / 400 V
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 6.7 W.

(The power dissipation at full load would be 10.5 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3
utilisation category as per VDE 0638: AC22

The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

datos mecánicos
An x A x P: 27 x 220 x 100
peso: 75.9 kg/100
Polaridad: 3 polos
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
grado de protección frontal: IP20

Type of fastening: patented click mechanism

puntos de apriete
cage clamp connection
screw drive: PZ2
wire stripping: 12 mm
min. cross-section: 1.5 mm²
max. cross-section: 16 mm²
Md min.: 2.0 Nm
Md max.: 2.5 Nm
Not suitable for aluminium cables !


frame terminal:
Cu 1,5 - 6 mm² round solid
Cu 1,5 - 16 mm² flexible with or without ferrule

Application notes

Not suitable for aluminium cables !
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

Notas

SECUR®PowerLiner can be fitted with D0 adapter sleeves. With reducer insert (Part no. 31902) and adapter sleeves, also suitable for D01 fuse links. The use of the side module part no. 31901 is recommended for continuous loads of 35 A or greater.

use D0 fuse links with silver plated caps

potencia disipada del fusible permitida: 5.5 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Downloads

Accesorios

31901000
módulo lateral
Mas

31902000
reductor D02 para los fusibles D01 de 2 - 16 A
Mas

31903000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
Mas
