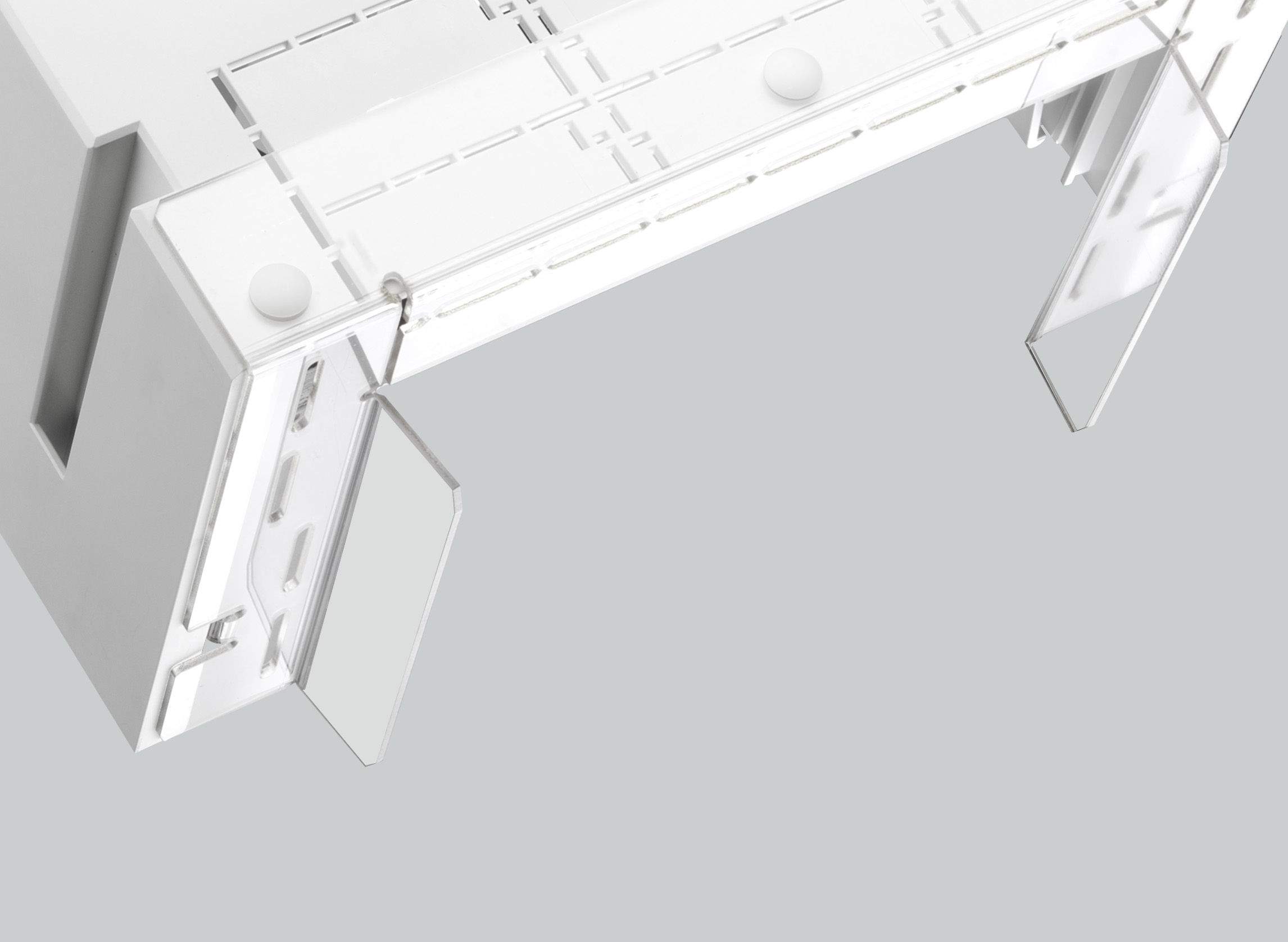

Tapa de protección IP20 (delantera) (32701)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32701000A

Tapa de protección IP20 (delantera)

con 3 tapas delanteras incluidas

300 mm de anchura

para Eaton NZM4, GE FK1600, Legrand DPX³ 1600

sistema

185Power

grupo de producto 05
subgrupo 57
embalaje 1
EAN 4021267327019
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 61439-1:2020

tipo: C185-E

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos mecánicos
An x A x P: 297 x 232 x 194
peso: 123.8 kg/100
Polaridad: 3 polos

Application notes

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

32704000A
aislamiento de protección contra contacto directo IP20 (montaje en la parte posterior)
para todos los adaptadores
Mas

Se utiliza para

32731000A
EQUES®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión inferior, conexión por brida
para: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32789000A
EQUES®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión inferior, conexión atornillada, fase cambiada
para: Eaton NZM4 (1600 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32809000A
EQUES®185Power
adaptador para embarrado de 1440 A
300 x 652, conexión frontal, conexión atornillada
para: GE FK1600, Legrand DPX³ 1600
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32763000A
EQUES®185Power
adaptador para embarrado de 1000 A
300 x 652, conexión frontal, conexión por brida
para: Eaton NZM4 (630 A, 800 A, 1000 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32761000A
EQUES®185Power
adaptador para embarrado de 1440 A
300 x 652, conexión frontal, conexión por brida
para: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32762000A
EQUES®185Power
adaptador para embarrado de 1250 A
300 x 652, conexión frontal, conexión por brida
para: Eaton NZM4 (1250 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32787000A
EQUES®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión inferior, conexión por brida, fase cambiada
para: Eaton NZM4 (1600 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32788000A
EQUES®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión inferior, conexión por brida, fase cambiada
para: Eaton NZM4 (1250 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32790000A
EQUES®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión inferior, conexión atornillada, fase cambiada
para: Eaton NZM4 (1250 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32780000A
EQUES®185Power
adaptador para embarrado de 1400 A
300 x 652, conexión superior / inferior, conexión atornillada
para: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32781000A
EQUES®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión superior / inferior, conexión atornillada
para: Eaton NZM4 (1250 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32779000A
EQUES®185Power
adaptador para embarrado de 1000 A
300 x 652, conexión superior / inferior, conexión atornillada
para: Eaton NZM4 (630 A, 800 A, 1000 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

32733000A
EQUES®185Power
adaptador para embarrado de 1000 A
300 x 652, conexión inferior, conexión por brida
para: Eaton NZM4 (630 A, 800 A, 1000 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

32732000A
EQUES®185Power
adaptador para embarrado de 1200 A
300 x 652, conexión inferior, conexión por brida
para: Eaton NZM4 (1250 A)
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas
