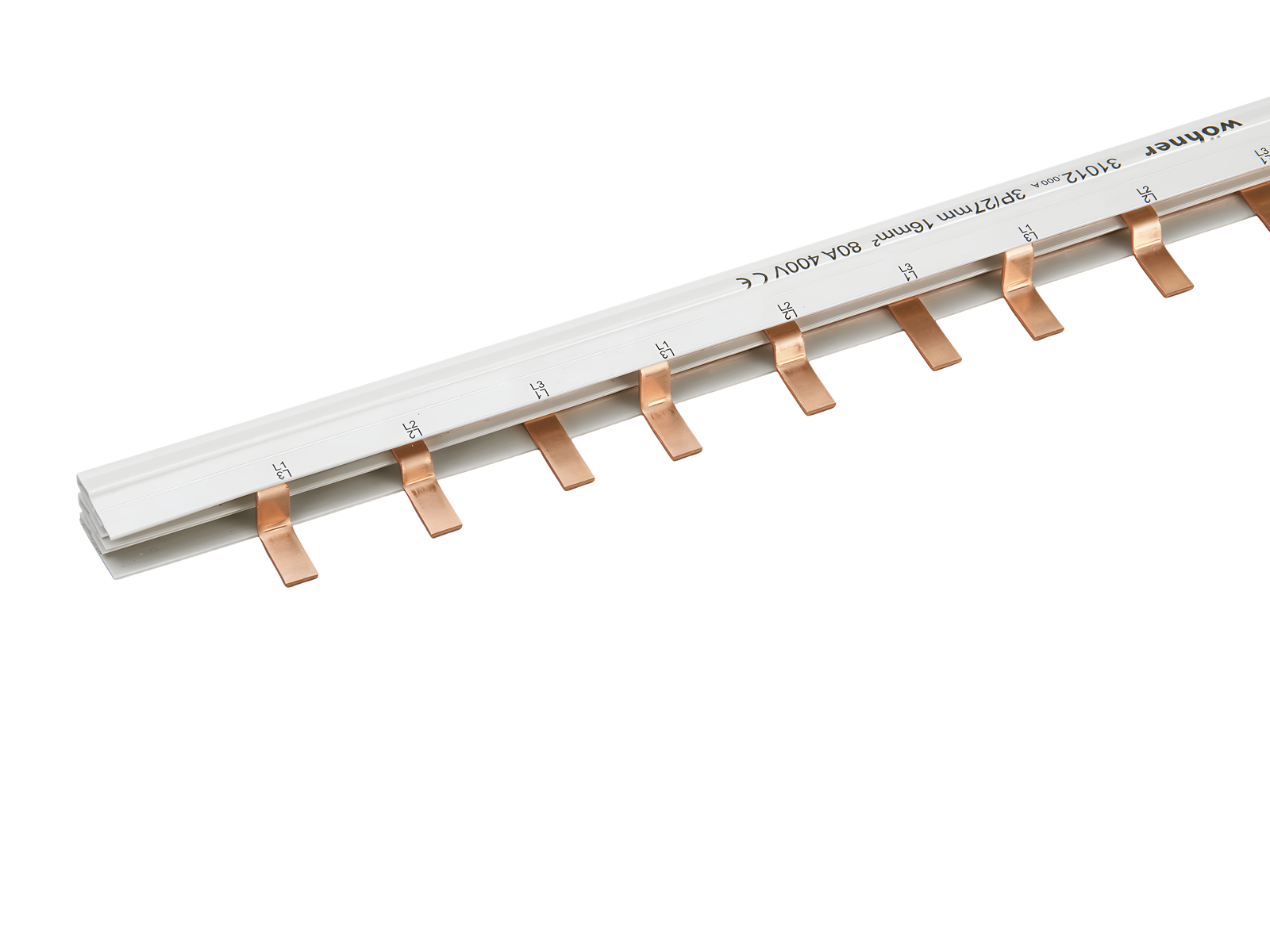

peine, 3 polos, tipo puente, paso de 27 mm (31012)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31012 000A

peine, 3 polos, tipo puente, paso de 27 mm

80 A, 1 m de longitud

16 mm²

grupo de producto 06
subgrupo 95
embalaje 10
EAN 4021267310127
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 80 A
tensión nominal (IEC) AC: 400 V
tensión de pico Uimp: 4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
máxima intensidad de corriente admisible con alimentación central: 130 A
datos mecánicos
An x A x P: 1000 x 17 x 16
peso: 56.2 kg/100
Sección: 16 mm²

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

31029 000A
borne de conexión, conexión lateral
6 - 50 mm²
para: 31012, 31310, 31312
Mas

31085 000A
borne de conexión, conexión frontal
6 - 50 mm²
para: 31012, 31310, 31312
Mas

covers

31027 000B
tapón final
para peines de 2 polos y 3 polos de 16 mm²
Mas

Se utiliza para

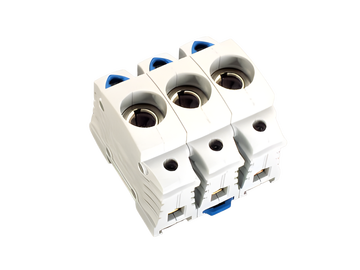

31288 000
TRITON®Panel
base para fusibles D0, montaje en instalaciones de mando
E 14 / 16 A / 3P
protección contra contacto conforme a DGUV V3
for mounting rail
Mas

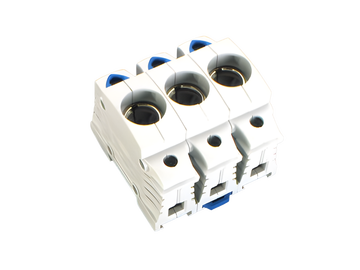

31293 000
TRITON®Panel
base para fusibles D0, montaje en instalaciones de mando
E 18 / 63 A / 3P
protección contra contacto conforme a DGUV V3
for mounting rail
Mas

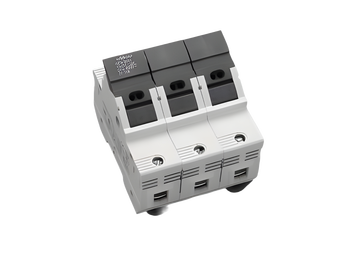

31118 000
AMBUS®Panel
soporte para fusibles cilíndricos
14x51 / 3P
50 A / 690 V
for mounting rail
Mas

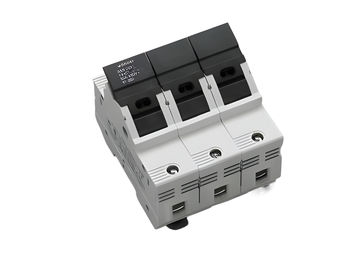

31280 000
AMBUS®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
14 x 51 / 3P
50 A / 690 V
for mounting rail
Mas

31557 000A
SECUR®Panel
seccionador para fusibles D0 de hasta 63 A
con LED
3P
for mounting rail
Mas

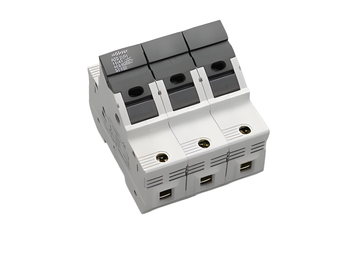

31138 000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
14 x 51 / 3P
50 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
Mas

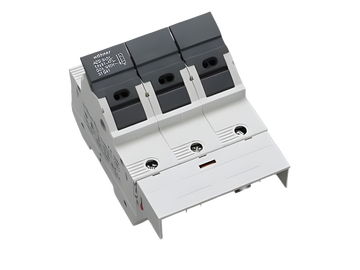

31941 000
AMBUS®Panel
soporte para fusibles cilíndricos, con interruptor de señalización
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
for mounting rail
Mas

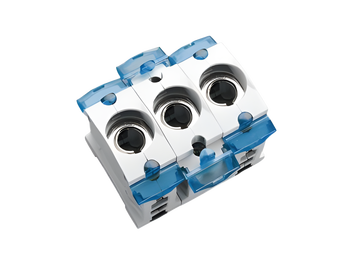

31302 000
CUSTO®Panel
base para fusibles D0, montaje en instalaciones de mando
E 14 / 16 A / 3P
protección contra contacto
for mounting rail
Mas

31314 000A
SECUR®Panel
seccionador para fusibles D0 de hasta 63 A
3P
operator independent switching (snap-action mechanism)
for mounting rail
Mas

31306 000
CUSTO®Panel
base para fusibles D0, montaje en instalaciones de mando
E 18 / 63 A / 3P
protegida contra contacto
for mounting rail
Mas
