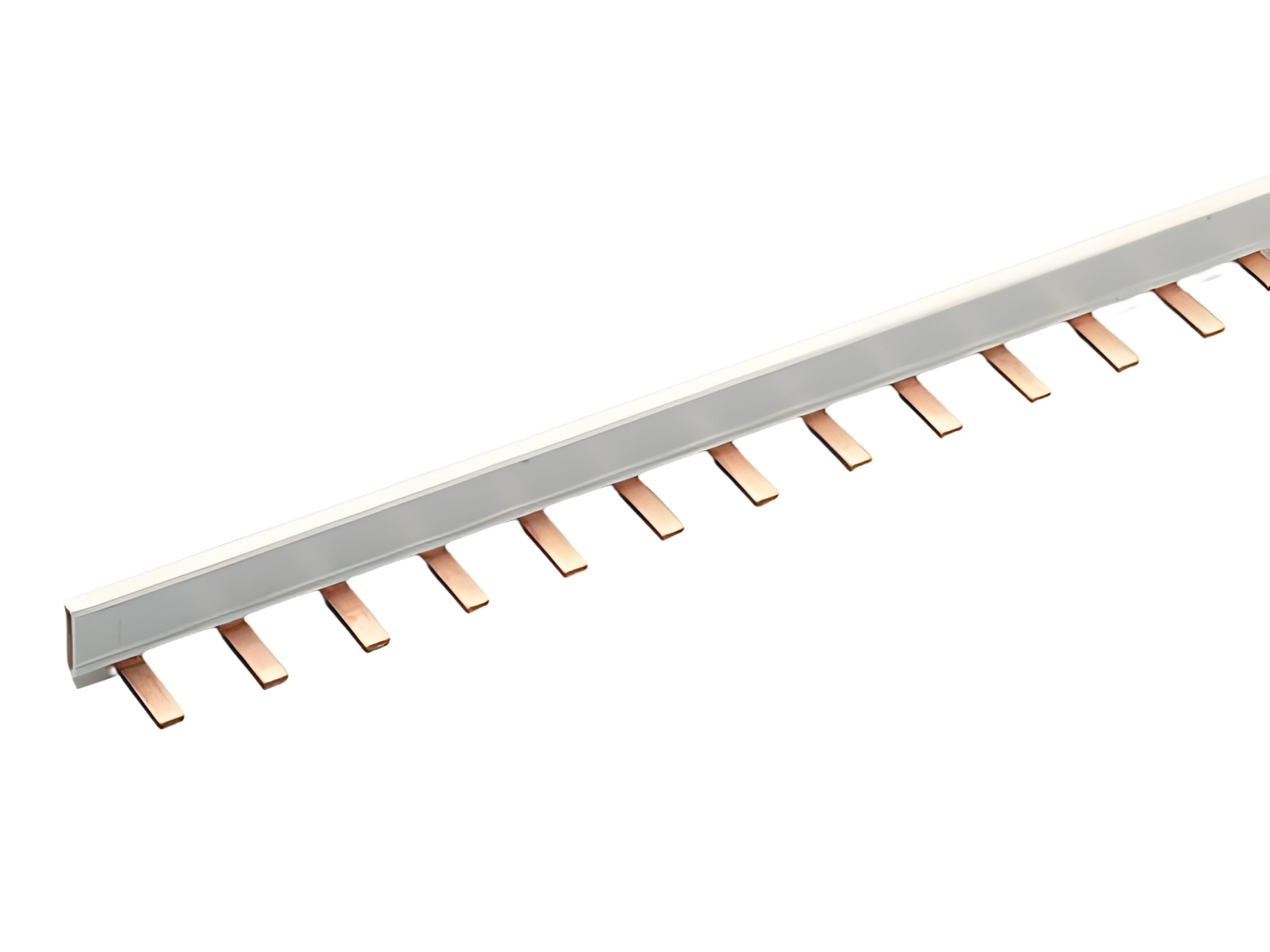

peine, 1 polo, tipo puente, paso de 18 mm (31101)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31101000A

peine, 1 polo, tipo puente, paso de 18 mm

80 A, 1 m de longitud

16 mm²

grupo de producto 06
subgrupo 95
embalaje 25
EAN 4021267311018
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 80 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 1000 V
tensión de pico Uimp: 4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
máxima intensidad de corriente admisible con alimentación central: 130 A
datos mecánicos
An x A x P: 1000 x 5 x 15
peso: 21.8 kg/100
Sección: 16 mm²

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

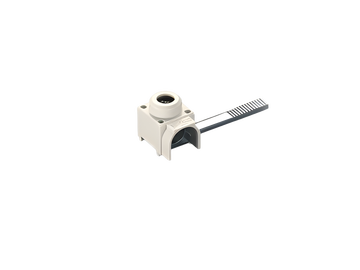

31103000
borne de conexión, conexión lateral
6 - 25 mm²
para: 31101, 31102
Mas

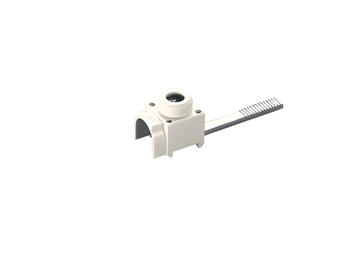

31157000
borne de conexión, conexión frontal
6 - 25 mm²
para: 31101, 31102
Mas

31042000
tapón final
para peines de 1 polo de 25 mm²
Mas

Se utiliza para

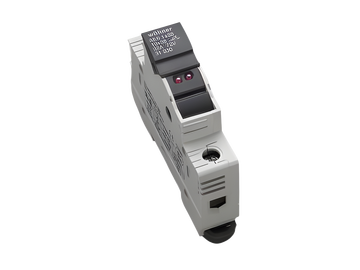

31930000
AMBUS®Panel
soporte para fusibles cilíndricos
10 x 38 / 1P / LED
32 A / 12 - 72 V
Mas

31130000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Mas

31275000
AMBUS®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
10 x 38 / 1P
32 A/690 V, para protección de semiconductor
Mas

31971000
AMBUS®Panel
soporte para fusibles cilíndricos
10x38 / 1P
30 A / 1000 V DC
Mas

31973000
AMBUS®Panel
soporte para fusibles cilíndricos
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Mas

31110000
AMBUS®Panel
soporte para fusibles cilíndricos
10 x 38 / 1P
32 A / 690 V
Mas
