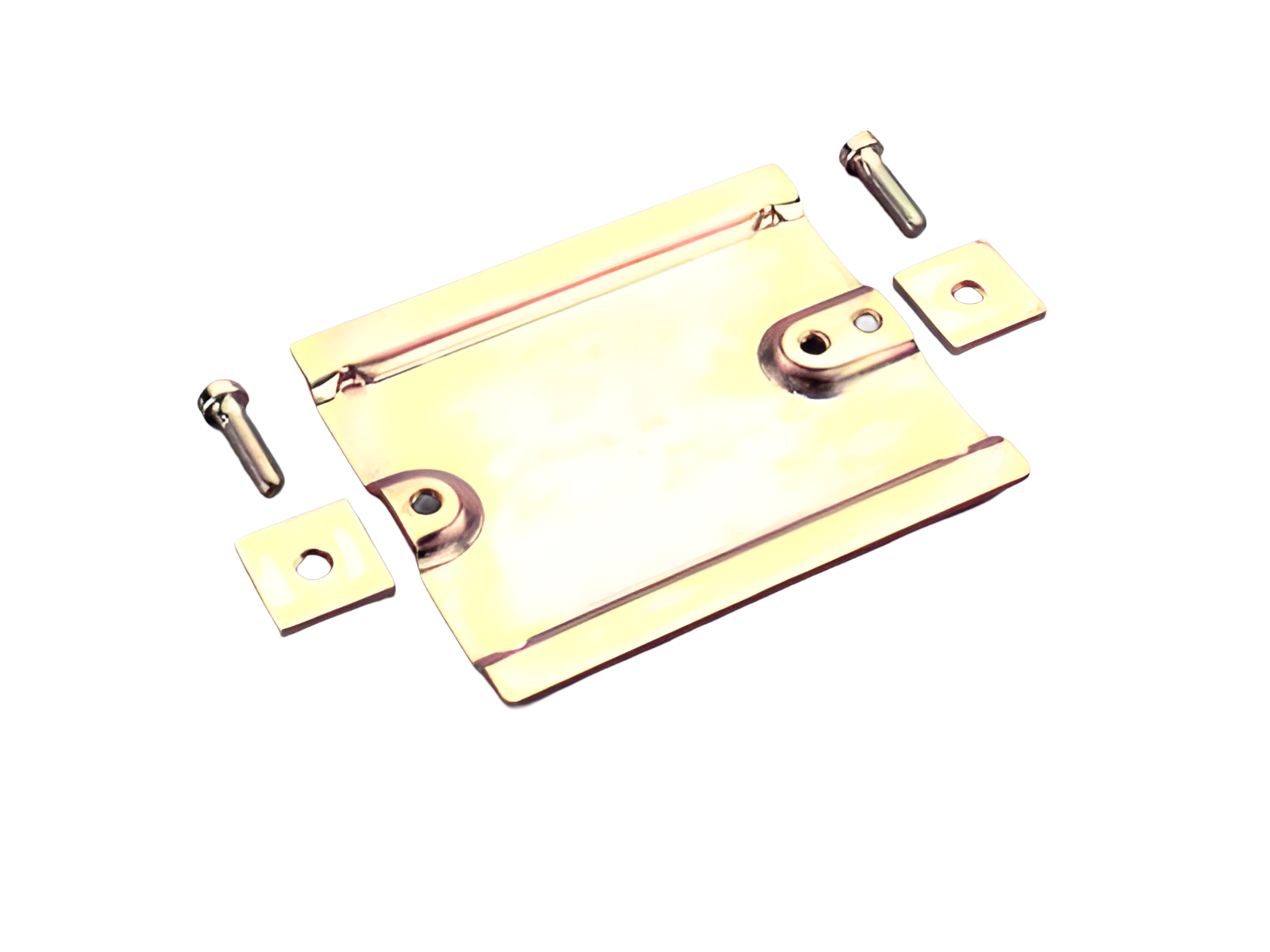

set de montaje rápido (33158)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33158 000

set de montaje rápido

para 2 carriles de montaje, separación entre los centros de los carriles de 125 mm a 150 mm

talla 1-2

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331580

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	51.0 kg/100

cualidad de materiales
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33202 000
QUADRON Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
for mounting plate
Mas

33393 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
borne-brida
for mounting plate
Mas

33149 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
for mounting plate
Mas

33201 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
for mounting plate
Mas

33150 000
QUADRON Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
for mounting plate
Mas

33331 000
QUADRON Panel
seccionador NH, talla 2, 400 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
for mounting plate
Mas

33330 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
for mounting plate
Mas

https://pim.woehner.de/ES/BR/1000047365

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
