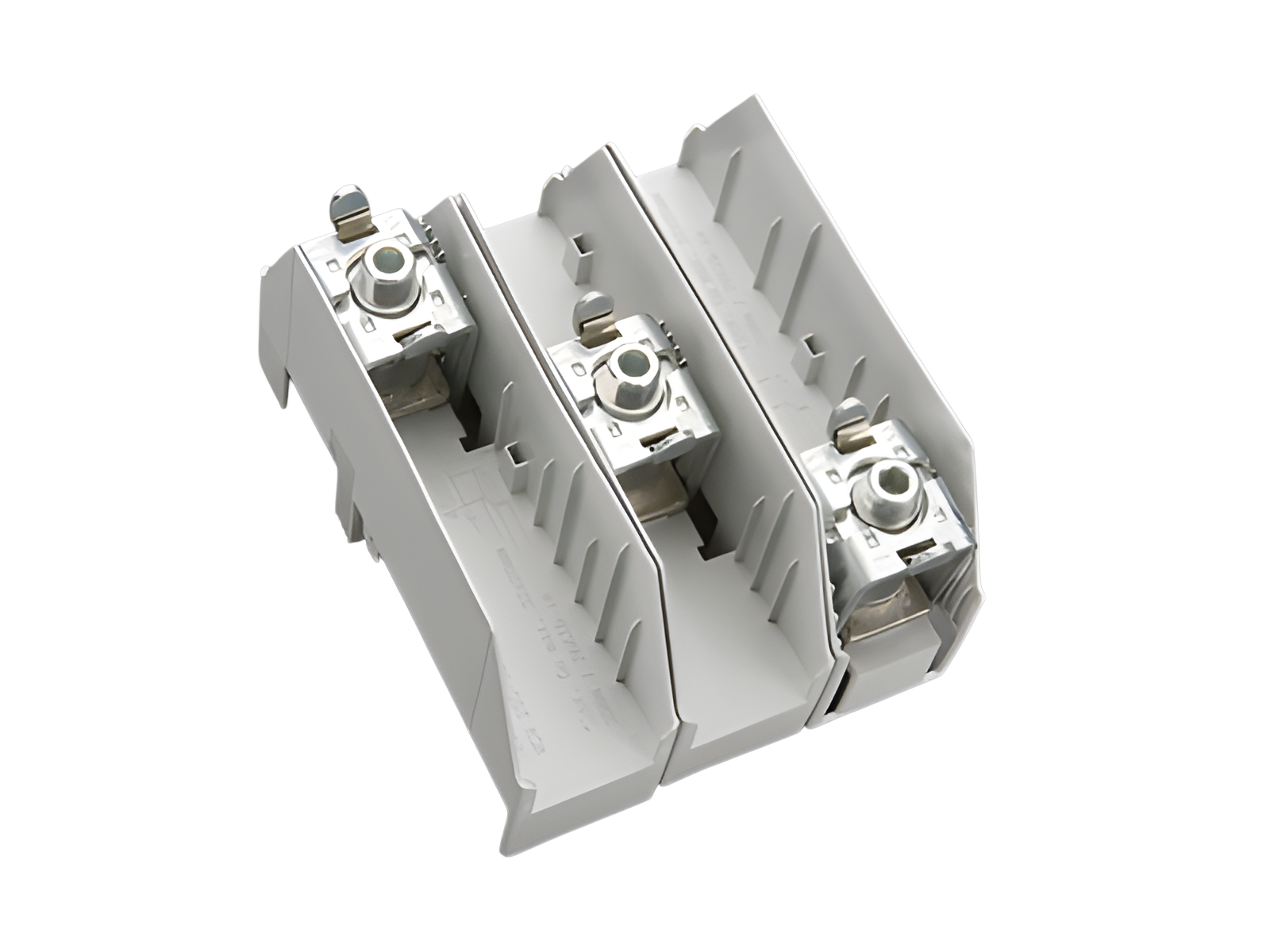

La imagen puede mostrar un producto similar.
Part No.: 01538000
CRITO®60Classic
kit de conexión, 3 polos, sin tapa
lam. Cu. 20 - 32 x 3 - 15
para barras 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
| grupo de producto | 07 |
| subgrupo | 51 |
| embalaje | 1 |
| EAN | 4021267015381 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
homologaciónes
CSA , UL , DNV GL
for UL feeder circuits >250V
tipo: M3210-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 550 A |
| tensión nominal (IEC) AC: | 690 V |
| resistencia a corriente de pico Ipk máx. : | 67.4 kA |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 800 A |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 640 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 25 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| SCCR: |
65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC 200 kA with JDDZ fuse Class L 800 A / 600 V AC |
| datos mecánicos | |
| An x A x P: | 153 x 184 x 115 |
| peso: | 132.5 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 20, 25, 30 x 5, 10 y barras perfiladas |
| puntos de apriete | |
| Md min.: | 24.0 Nm |
| Md max.: | 36.0 Nm |
| Not suitable for aluminium cables ! | |
|
plet. flex. desde 3 x 20 x 1 hasta 10 x 32 x 1 |
|
| Not suitable for aluminium cables ! | |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
| for UL feeder circuits >250V |
