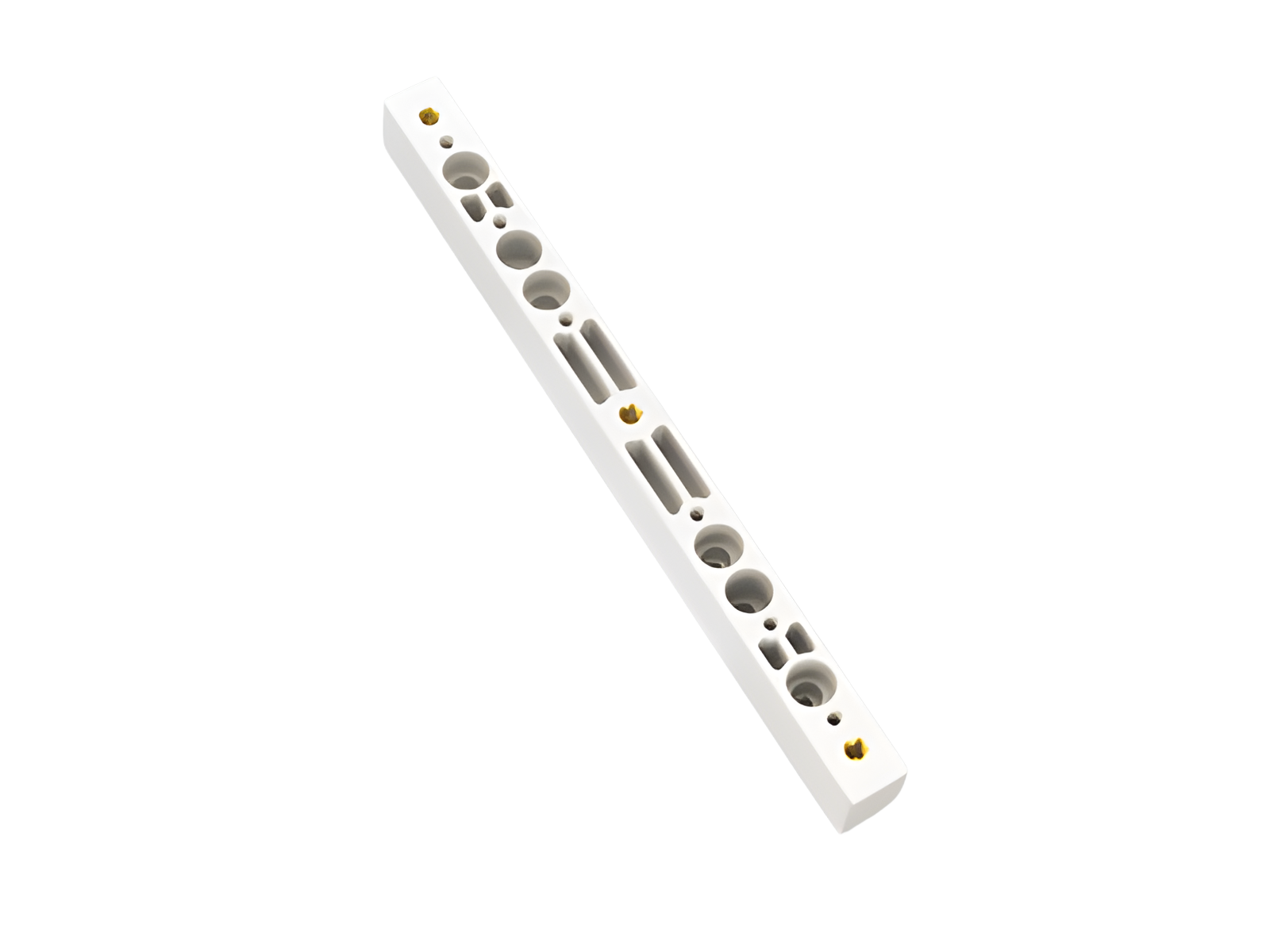

La imagen puede mostrar un producto similar.
Part No.: 01742000
soporte para barras
para barras planas perforadas
ventajas del producto
Type tested at 600mm busbar support separation and busbar 120 x 10mm with internal screw holes
can also be used as centre support.
grupo de producto | 06 |
subgrupo | 24 |
embalaje | 6 |
EAN | 4021267017422 |
ECLASS 6.1 | 27400607 |
ECLASS 7.1 | 27400607 |
ETIM 4.0 | EC001166 |
ETIM 5.0 | EC001166 |
Normas
IEC 61439-1:2020
Homologación CCC: no es obligatoria la certificación
datos IEC | |
Normas | |
IEC 61439-1:2020 |
datos electricos IEC | |
tensión nominal (IEC) AC: | 690 V |
tensión nominal de aislamiento Ui AC: | 1000 V |
tensión de pico Uimp: | 8 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
datos adicionales IEC | |
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
tensión máxima (IEC) DC: | 1500 V |
Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 600mm |
datos mecánicos | |
An x A x P: | 32 x 412 x 40 |
peso: | 70.3 kg/100 |
La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
Notas |
Schraube M10 zur Befestigung der Flachschiene mit 20Nm anziehen |
