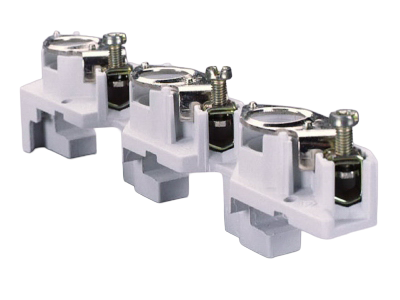

base para fusibles D0, montaje en embarrado, 36 mm

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01058 000

CUSTO 60Classic

base para fusibles D0, montaje en embarrado, 36 mm

E 18/3P

sonstiges

para barras 12, 15, 20, 25, 30 x 10 y barras perfiladas

Auslaufartikel; Follower: 01498000

sistema

60Classic

grupo de producto	01
subgrupo	06

embalaje	10
EAN	4021267010584

ECLASS 14.0	27142120
ETIM 5.0	EC001644
ETIM 8.0	EC001644
ETIM 10.0	EC001644

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

homologaciónes

VDE , DNV GL

tipo: 5683

EAC Type: D0

Datos técnicos

fusibles según norma:	IEC / HD 60269-3
potencia disipada del fusible permitida:	5.5 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

datos electricos IEC
intensidad de corriente nominal (IEC):	63 A
tensión nominal (IEC) AC:	400 V

tensión nominal (IEC) DC:

250 V

tensión de pico Uimp:

6 kV

aprobado con fusibles de característica:	gG
corriente de cortocircuito cuando se protege por fusibles:	50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 3.8 W.

(The power dissipation at full load would be 5.9 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	440 V
tensión máxima (IEC) DC:	262 V

max. permitted operation temperature

55°C

Direct contact of the fuse links on the busbar
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3

datos mecánicos
An x A x P:	36 x 200 x 43
peso:	16.1 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 10 y barras perfiladas
Mounting:	sonstiges

puntos de apriete
Not suitable for aluminium cables !

cualidad de materiales
Material:	Plastic
halogen-free:	Yes

Application notes

Se debe dejar un espacio libre de al menos 10 mm por encima del artículo para poder sacarlo del sistema de barras.
Not suitable for aluminium cables !
D02 busbar mounted fuse bases are also suitable for D01 busbar mounted fuse bases thanks to special holding springs and special ferrule gauge pieces. From a permanent load of 35A, the 36mm-wide version is recommended due to the heat produced.

potencia disipada del fusible permitida:	5.5 W

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD symbol 2D DXF

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Accesorios

covers

accessories for fuses

https://pim.woehner.de/ES/BR/1000040917

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
