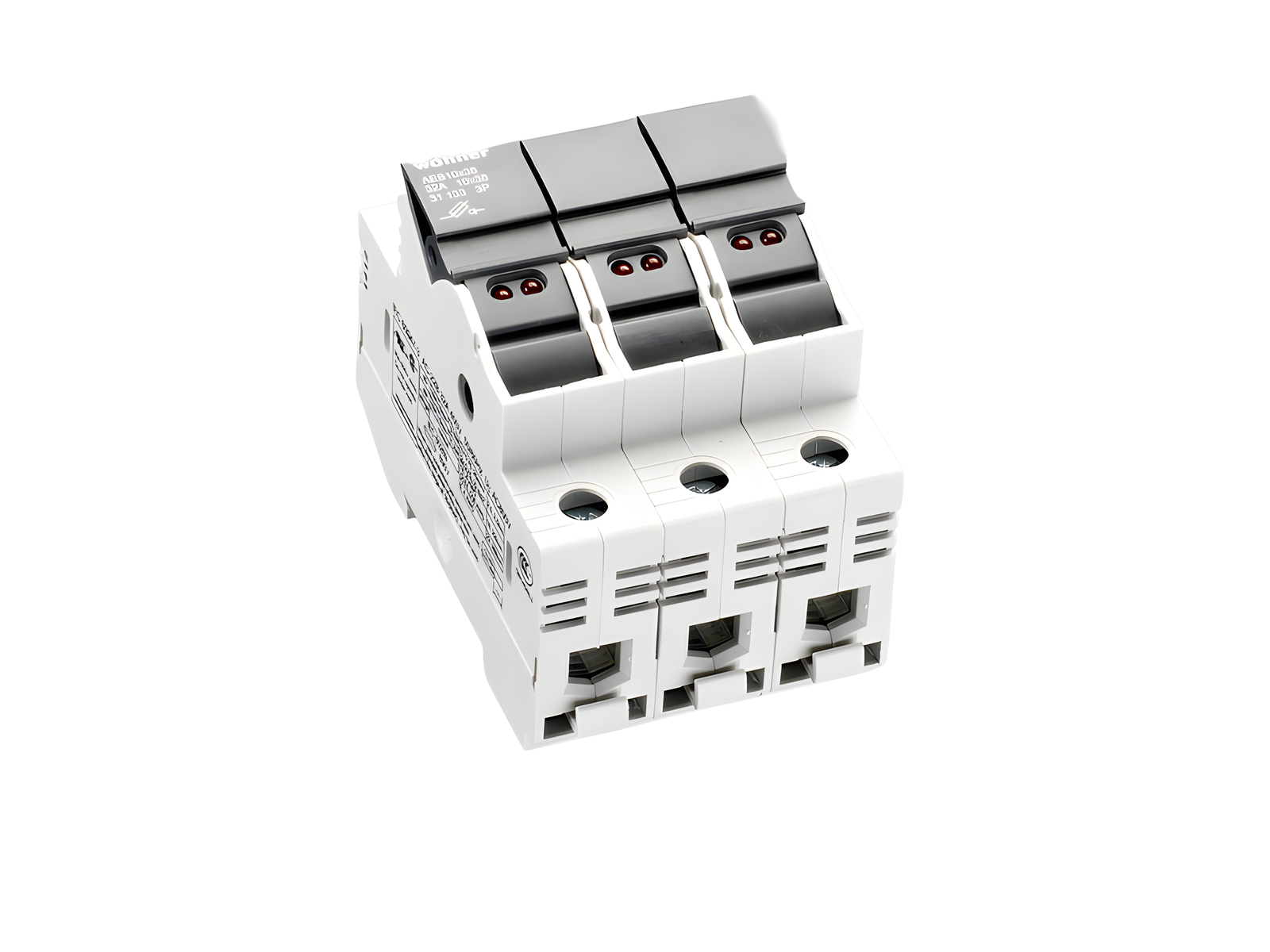

Halter für zylindrische Sicherungen, mit LED (31133)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31133000

AMBUS^®Panel

Halter für zylindrische Sicherungen, mit LED

10 x 38 / 3P

32 A / 110 - 690 V

optische Anzeige einer ausgelösten Sicherung

für DIN Tragschiene

System

Panel

Produktvorteile

großer Klemmbereich
Aufnahme für Bezeichungsschild

Produktgruppe	17
Untergruppe	06

VE	4
EAN	4021267311339

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

UL 4248-1

Approbationen

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

Typnummer: AES10x38

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC Zertifikat: 2012010302581751

Technische Daten

für Sicherungseinsätze Baugröße:	10x38
Sicherungen nach Standard:	IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung:	3 W

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte IEC
Bemessungsstrom (IEC):	32 A
Bemessungsspannung (IEC) AC:	690 V
min. Betriebsspannung AC:	110 V

Bemessungsisolationsspannung U_i AC:	690 V
Bemessungsstossspannung U_imp:	6 kV

Gebrauchskategorie AC (IEC 60947-3):

AC-22B (400 V)

Bed. Kurzschlussstrom mit Sicherungen (AC):	100 kA / 400 V (32A)
	100 kA / 500 V (25A)
ermittelt mit Sicherungen der Betriebsklasse:	gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,6 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,9 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC:

725 V

weitere Gebrauchskategorie AC (IEC 60947-3):

AC-20B (1000 V) bei Verschmutzungsgrad 2

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

für Sicherungseinsätze nach IEC / EN 60269-2 mit zulässigen Bemessungsverlustleistungen
bis max. 3 W für gG/gL
bis max. 1,2 W für aM

Angaben UL
Standards
UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Elektrische Werte UL
Bemessungsstrom (UL):	30 A
Bemessungsspannung (UL) AC:	600 V
min. Betriebsspannung AC:	110 V
Bemessungsfrequenz (UL):	50 / 60 Hz
Bemessungsspannung (UL) DC:	600 V
für Leitungen UL:	Cu 75°C

SCCR:

100 kA

Mechanische Werte
B x H x T:	54 x 81 x 58
Gewicht:	17,0 kg/100
Poligkeit:	3-polig
Befestigung:	für DIN Tragschiene

Schutzart:	IP20
Schutzart frontseitig:	IP20

Klemmstellen
Rahmenklemme
Antrieb:	PZ2
Abisolierung:	11 mm
Querschnitt min.:	0,75 mm²
Querschnitt max.:	25 mm²
Md min.:	2,0 Nm
Md max.:	2,5 Nm
Nicht geeignet für Aluminiumleiter !

Querschnitt min. UL:	AWG 18
Querschnitt max. UL:	AWG 4
Drehmoment (UL):	18 - 22 lb-in
für Leitungen UL:	Cu 75°C

für Anwendungen nach IEC / EN : 1 Leiter : Cu 0,75 - 25 mm² 2 Leiter (gleichen Querschnittes) : Cu 0,75 - 10 mm² alle Leiter feindrähtig, direkt geklemmt oder mit Aderendhülse (feindrähtig + Aderendhülse eventuell nicht mit maximalen Querschnitt möglich) Md 2,0 - 2,5 Nm / 18 - 22 lb.in. für Anwendungen nach UL / CSA : nur Cu-Leitungen nach UL 486E 1 Leiter : AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in. AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in. 2 Leiter (gleichen Querschnittes): AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in. AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.
Hinweise	Der Leuchtindikator signalisiert, dass die Sicherung ausgelöst hat, aber nur wenn am geschlossenen Sicherungshalter Spannung anliegt.

zul. Verlustleistung der verwendeten Sicherung:	3 W

for UL feeder circuits >250V
