for UL feeder circuits >250V

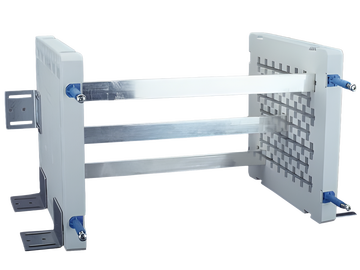

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01838000
Doppel-T-Profilschiene 720 mm²
Länge 453 mm, verzinnt
System
60Classic, Zentraleinspeisung
Produktvorteile
Durch verzinnte Cu-Schienen reduziert sich der Aufwand zur Vorbereitung der Kontaktstellen wesentlich.
Die Cu-Sammelschienen werden vor aggressiven Medien effektiv geschützt.
| Produktgruppe | 06 |
| Untergruppe | 91 |
| VE | 1 |
| EAN | 4021267018382 |
| ECLASS 6.1 | 27370303 |
| ECLASS 7.1 | 27370303 |
| ETIM 4.0 | EC001522 |
| ETIM 5.0 | EC001522 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL , DNV GL
for UL feeder circuits >250V
Typnummer: H720-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 22,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 34,3 W.)
| Diagramm Strombelastbarkeit (IEC) |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| certified in the Woehner UL file E197039 | |
| current rating acc. to UL 508: | 1400 A |
| Für die Anwendung sind die Bemessungsspannungen des verwendeten Schienenträgers zu beachten. | |
| Mechanische Werte | |
| B x H x T: | 453 x 40 x 30 |
| Gewicht: | 293,3 kg/100 |
| Querschnitt: | 720 mm² |
Kantenradius 0,5
| Für die Anwendung sind die Isolationseigenschaften des verwendeten Schienenträgers zu beachten. | |
| Kurzschlussfestigkeit: | siehe Produktbeschreibung des verwendeten Schienenträgers |
| for UL feeder circuits >250V | |
