for UL feeder circuits >250V

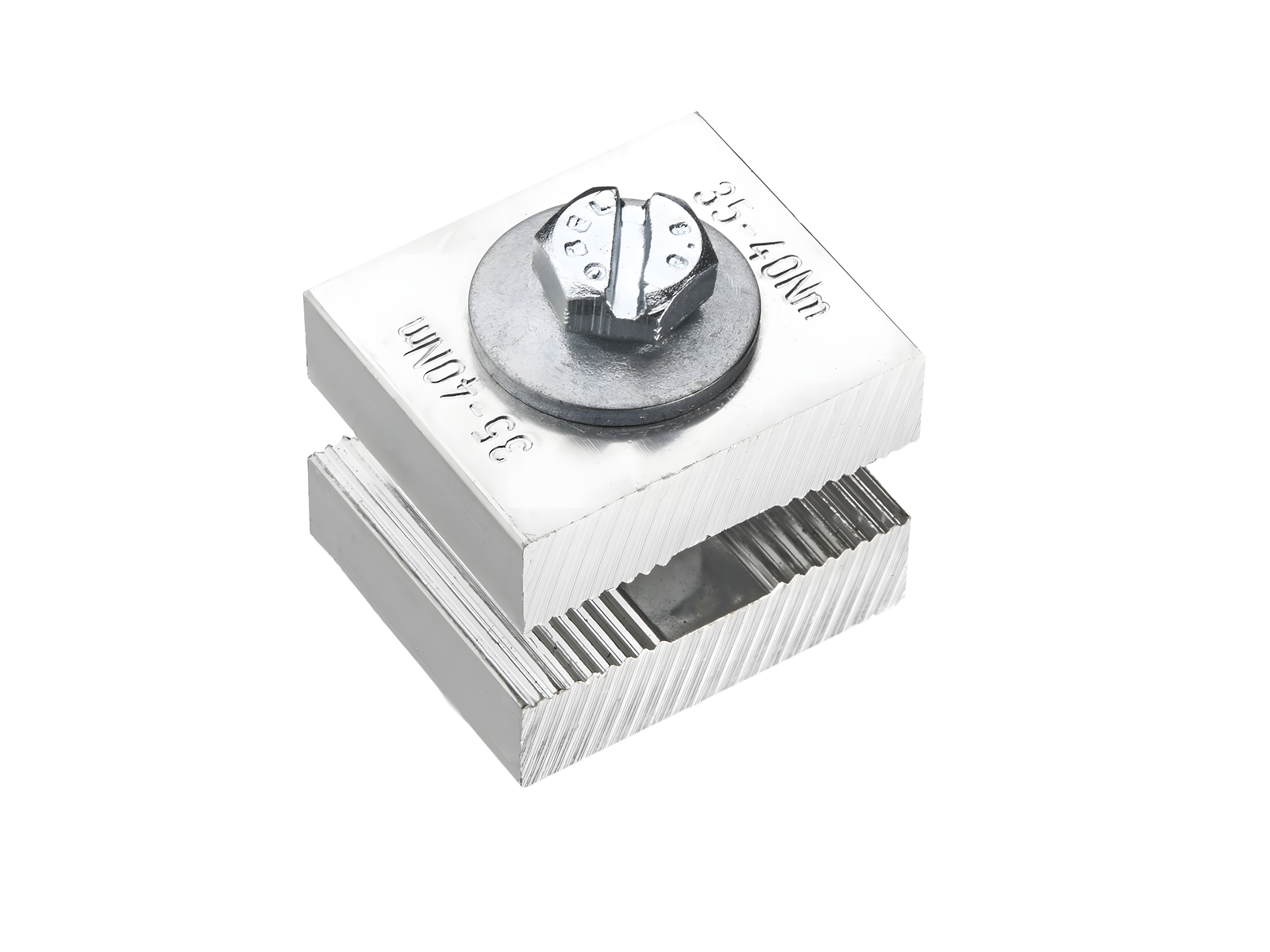

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01480 000A
Schienen-Längsverbindung
40 mm
für Sammelschienen 30, 40, 80, 100 x 10
System
185Power
| Produktgruppe | 07 |
| Untergruppe | 33 |
| VE | 3 |
| EAN | 4021267014803 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CR185-C40
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 750 A |
| der Längsverbinder wurde in einer Anordnung geprüft, bei der die Schienenträger an der Verbindungsstelle der beiden Systeme einen Abstand von 200 mm hatten Prüfbedingungen: 100x10 - 100x10 (1x 01480 + 1x 01481) Stoßstromfestigkeit Ipk: 106 kA Icw (1,0 s): 50 kA Prüfbedingungen: 80x10 - 80x10 (2x 01480) Stoßstromfestigkeit Ipk: 106 kA Icw (1,0 s): 50 kA Prüfbedingungen: 40x10 - 40x10 (1x 01480) Stoßstromfestigkeit Ipk: 81 kA Icw (1,0 s): 34 kA Prüfbedingungen: 30x10 - 30x10 (1x 01480) Stoßstromfestigkeit Ipk: 81 kA Icw (1,0 s): 34 kA |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 700 A |
| Bemessungsspannung (UL) AC: | 1000 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 1000 V |
| SCCR unprotected max.: | 42 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Mechanische Werte | |
| B x H x T: | 47 x 40 x 49 |
| Gewicht: | 48,0 kg/100 |
| für Sammelschienen: | 30, 40, 80, 100 x 10 |
| zulässiger Schienenversatz: | 1 |
| zul. Abstand zwischen den Systemen: | 11 - 14 mm |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| M10 | |
| Antrieb: | SW17 |
| Md min.: | 35,0 Nm |
| Md max.: | 40,0 Nm |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
für die Verbindung von Schienen 30x10 wird eine Klemme benötigt |
|
| for UL feeder circuits >250V |
01416
000A
Berührungsschutzabdeckung für Längsverbinder
3-polig, front- und rückseitige Abdeckung, Abdeckung 165 mm breit
Befestigung an 2 Schienenträgern 01430 mit Mittenabstand 150 mm
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
01482
000A
Berührungsschutzabdeckung für Längsverbinder
3-polig, front- und rückseitige Abdeckung, Abdeckung 115 mm breit
Befestigung an 2 Schienenträgern 01430 mit Mittenabstand 100 mm
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
