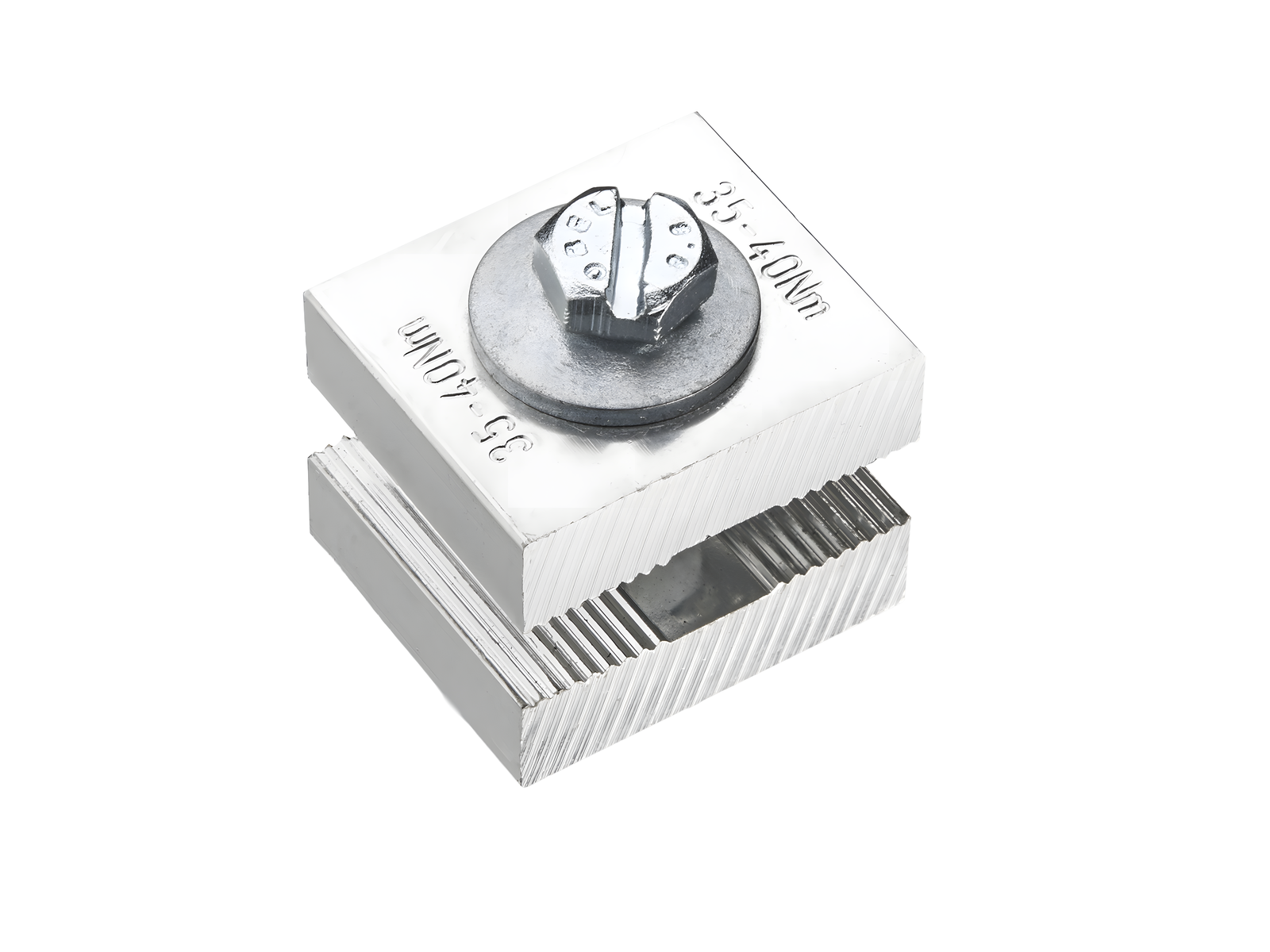

Schienen-Längsverbindung (01480)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01480000A

Schienen-Längsverbindung

40 mm

für Sammelschienen 30, 40, 80, 100 x 10

System

185Power

Produktgruppe 07
Untergruppe 33
VE 3
EAN 4021267014803
ECLASS 6.1 27400606
ECLASS 7.1 27400606
ETIM 4.0 EC000713
ETIM 5.0 EC000713

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

UL

for UL feeder circuits >250V

Typnummer: CR185-C40

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsspannung (IEC) AC: 690 V
zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 1000 V
max. zulässige Spannung (IEC) DC: 1500 V
Strombelastbarkeit (IEC) max.: 750 A
der Längsverbinder wurde in einer Anordnung geprüft, bei der die Schienenträger an der Verbindungsstelle der beiden Systeme einen Abstand von 200 mm hatten

Prüfbedingungen: 100x10 - 100x10 (1x 01480 + 1x 01481)
Stoßstromfestigkeit Ipk: 106 kA
Icw (1,0 s): 50 kA

Prüfbedingungen: 80x10 - 80x10 (2x 01480)
Stoßstromfestigkeit Ipk: 106 kA
Icw (1,0 s): 50 kA

Prüfbedingungen: 40x10 - 40x10 (1x 01480)
Stoßstromfestigkeit Ipk: 81 kA
 Icw (1,0 s): 34 kA

Prüfbedingungen: 30x10 - 30x10 (1x 01480)
Stoßstromfestigkeit Ipk: 81 kA
 Icw (1,0 s): 34 kA
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 700 A
Bemessungsspannung (UL) AC: 1000 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 1000 V
SCCR unprotected max.: 42 kA
3 cycles (without OPD) @ 1000 V AC
Mechanische Werte
B x H x T: 47 x 40 x 49
Gewicht: 48,0 kg/100
für Sammelschienen: 30, 40, 80, 100 x 10
zulässiger Schienenversatz: 1
zul. Abstand zwischen den Systemen: 11 - 14 mm
Klemmstellen
Schraub-Klemmverbindung
M10
Antrieb: SW17
Md min.: 35,0 Nm
Md max.: 40,0 Nm

Anwendungshinweise

Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Hinweise

für die Verbindung von Schienen 30x10 wird eine Klemme benötigt
für die Verbindung von Schienen 40x10 wird eine Klemme benötigt
für die Verbindung von Schienen 80x10 werden 2 Klemmen benötigt

für die Verbindung von Schienen 100x10 werden je eine Klemme 01480 und 01481 benötigt
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

01416000A

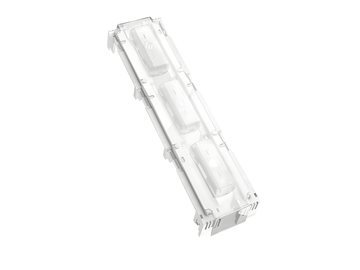

Berührungsschutzabdeckung für Längsverbinder
