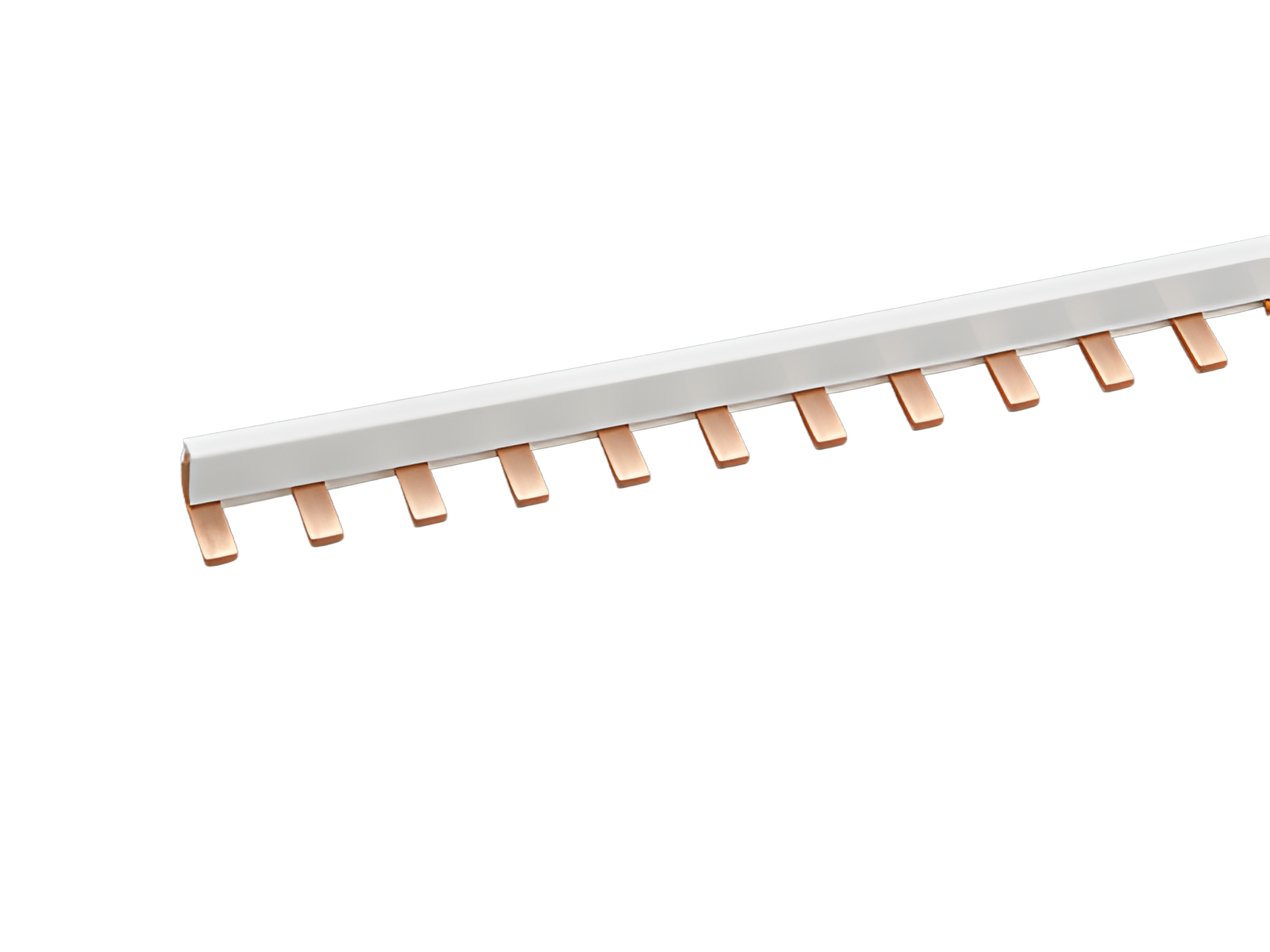

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31548000
Kammschiene 1-polig, Steg, Teilung 18 mm
100 A, 1 m lang
25 mm²
| Produktgruppe | 06 |
| Untergruppe | 95 |
| VE | 10 |
| EAN | 4021267315481 |
| ECLASS 6.1 | 27371306 |
| ECLASS 7.1 | 27371306 |
| ETIM 4.0 | EC000215 |
| ETIM 5.0 | EC000215 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CTB25-118
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 100 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 1000 V |
| Bemessungsstossspannung Uimp: | 4 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1,8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 2,8 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Strombelastbarkeit bei Mitteneinspeisung: | 200 A |
| UL / CSA : 480 V AC, mit AES CC oder AES 10x38 auch 600 V AC 100 A bei seitlicher Einspeisung 200 A bei Mitteneinspeisung SCCR = 10 kA SCCR = 100 kA bei Vorsicherung Class J 200 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 100 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC |
| SCCR: | 100 kA with fuse Class J 200 A |
| Mechanische Werte | |
| B x H x T: | 997 x 5 x 15 |
| Gewicht: | 47,5 kg/100 |
| Querschnitt: | 25 mm² |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Hinweise |

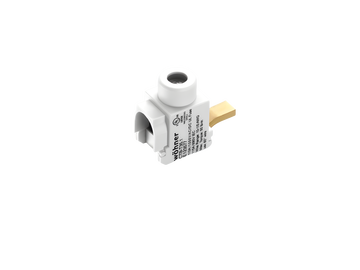

zur Einspeisung ist die Klemme 31039 zu verwenden |
| for UL feeder circuits >250V | |
