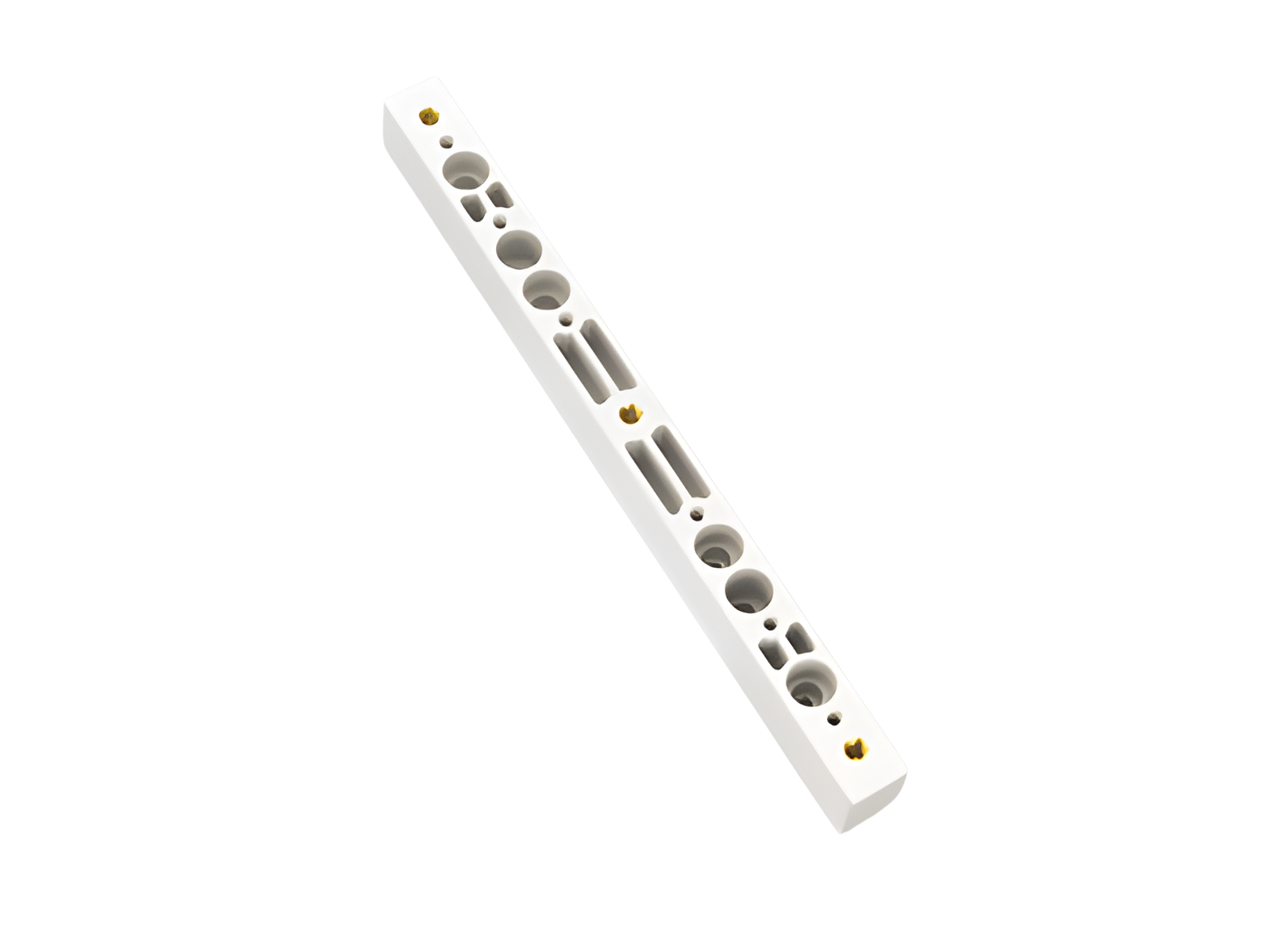

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01742000
Sammelschienenträger
für gebohrte Flachschienen
Produktvorteile
Typgeprüft bei 600 mm Schienenträgerabstand und Sammelschiene 120 x 10 mm mit innenliegenden Anschraublöchern
auch als Mittelträger verwendbar.
Produktgruppe | 06 |
Untergruppe | 24 |
VE | 6 |
EAN | 4021267017422 |
ECLASS 6.1 | 27400607 |
ECLASS 7.1 | 27400607 |
ETIM 4.0 | EC001166 |
ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
CCC Zulassung: nicht zertifizierungspflichtig
Angaben IEC | |
Standards | |
IEC 61439-1:2020 |
Elektrische Werte IEC | |
Bemessungsspannung (IEC) AC: | 690 V |
Bemessungsisolationsspannung Ui AC: | 1000 V |
Bemessungsstossspannung Uimp: | 8 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
zusätzliche Daten IEC | |
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
max. zulässige Spannung (IEC) DC: | 1500 V |
Kurzschlussfestigkeit: Stoßstromfestigkeit > 100 kA bei Schienenträgerabstand 600 mm |
Mechanische Werte | |
B x H x T: | 32 x 412 x 40 |
Gewicht: | 70,3 kg/100 |
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
Hinweise |
Schraube M10 zur Befestigung der Flachschiene mit 20Nm anziehen |
