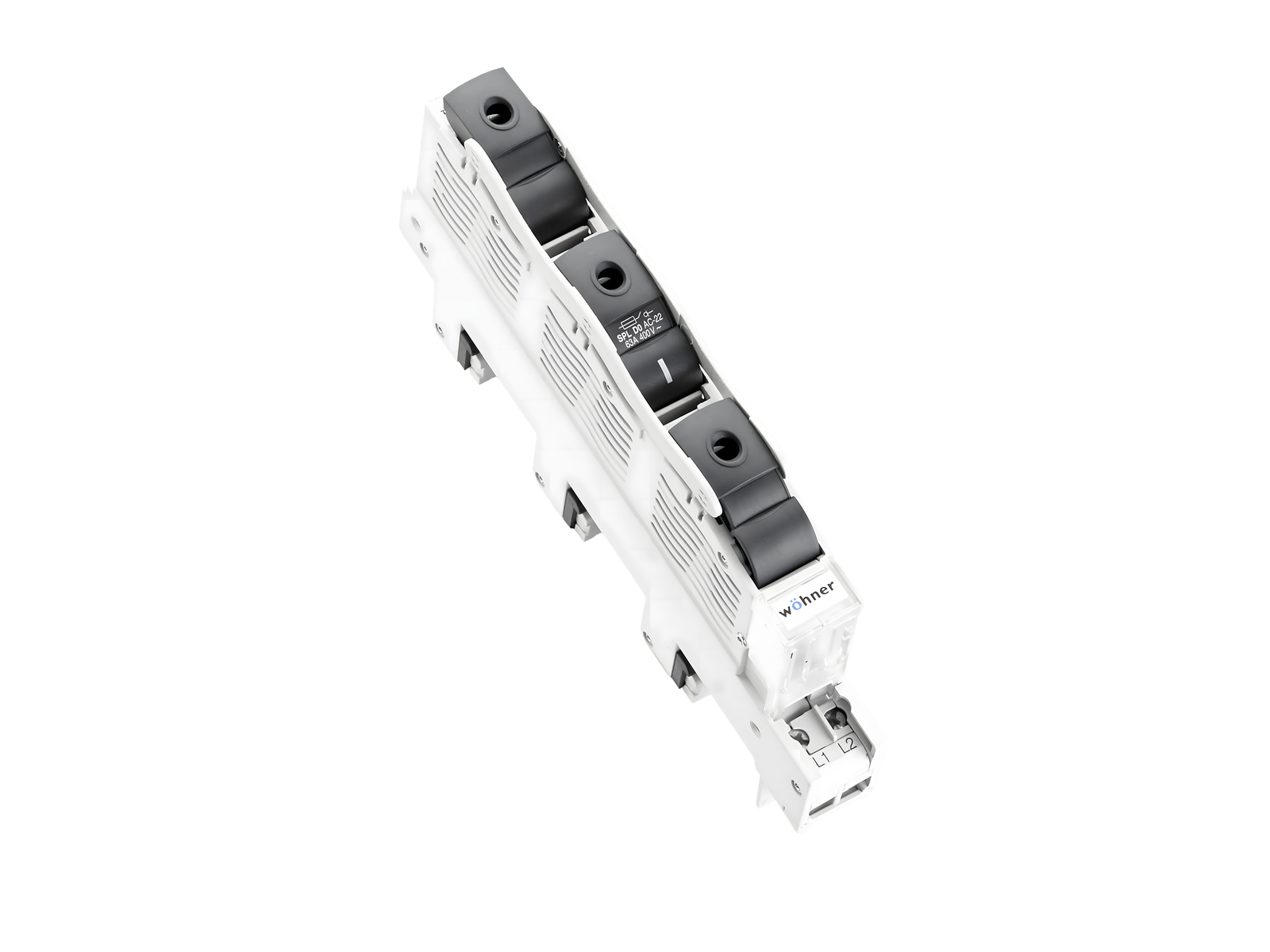

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31525000
SECUR®60Classic PowerLiner
D0-Reiter-Lasttrennschalter mit Sicherungen
für D01 und D02-Sicherungen, mit LED
E18 / 63 A / 3P
Anschluss unten
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
3-polig / 1-polig schaltend
System
60Classic
| Produktgruppe | 01 |
| Untergruppe | 42 |
| VE | 1 |
| EAN | 4021267315252 |
| ECLASS 6.1 | 27142110 |
| ECLASS 7.1 | 27142110 |
| ETIM 4.0 | EC000277 |
| ETIM 5.0 | EC000277 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
VDE , CCC , DNV GL
Typnummer: SPL-D0
CCC Zertifikat: 2018010302128773
| für Sicherungseinsätze Baugröße: | D0 |
| Sicherungen nach Standard: | IEC / HD 60269-3 |
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 63 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsspannung (IEC) DC: | 110 V |
| Bemessungsisolationsspannung Ui AC: | 500 V |
| Bemessungsisolationsspannung Ui DC: | 250 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23A (400 V) |
| Gebrauchskategorie DC (IEC 60947-3): | DC-21B (48 V) 1 Pol DC-21B (110V) 2 Pole |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 400 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 6,7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 10,5 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| LED signalisiert eine ausgefallene Sicherung Arbeitsbereich : 110 - 400 V AC / DC | |
| für Sicherungseinsätze und Paßeinsätze nach DIN VDE 0636-3 IEC / HD 60269-3 Gebrauchskategorie nach VDE 0638 : AC22 |
|
Die Trennfunktion zwischen den zu- und abgangsseitigen Anschlüssen wird gemäß Produktnorm über das bestimmungsgemäße Öffnen vom Schaltmechanismus sichergestellt. |
| Mechanische Werte | |
| B x H x T: | 27 x 220 x 100 |
| Gewicht: | 76,5 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Schutzart frontseitig: | IP20 |
Befestigungsart: Patentierter Rastmechanismus
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ2 |
| Abisolierung: | 12 mm |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 16 mm² |
| Md min.: | 2,5 Nm |
| Md max.: | 3,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
|
Hinweise |
SECUR®PowerLiner sind mit D0-Passhülsen bestückbar. Mit Reduziereinsatz (Art-Nr. 31902) und Passhülsen auch geeignet für D01-Sicherungseinsätze. Bei Dauerbelastung größer gleich 35 A wird die Verwendung des Seitenmoduls Art-Nr. 31901 empfohlen. |
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
