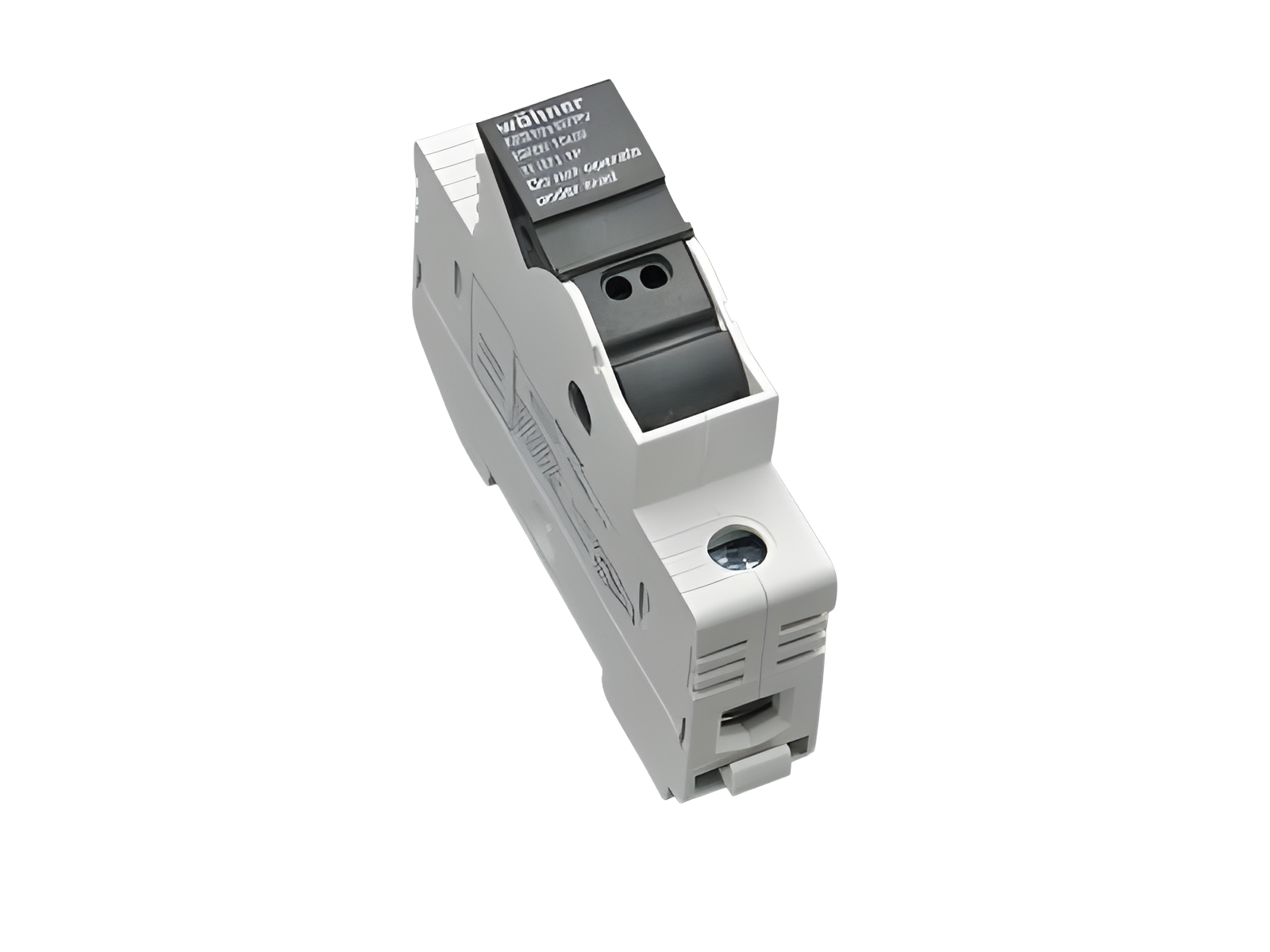

Halter für zylindrische Sicherungen (31971)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31971 000

AMBUS®Panel

Halter für zylindrische Sicherungen

Baugröße 10x38

10x38 / 1P

30 A / 1000 V DC

für DIN Tragschiene

System

Panel

Produktvorteile

großer Klemmbereich
Aufnahme für Bezeichungsschild

Produktgruppe 17
Untergruppe 06
VE 12
EAN 4021267319717
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

Approbationen

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

Typnummer: AES10x38/PV

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

CSA file: 110285, CSA class: 6225-30 https://directories.csa-international.org

CCC Zertifikat: 2013010308601276

Technische Daten

für Sicherungseinsätze Baugröße: 10x38
Sicherungen nach Standard: IEC / EN 60269-6
zul. Verlustleistung der verwendeten Sicherung: 4 W
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrische Werte IEC
Bemessungsstrom (IEC): 30 A
Bemessungsspannung (IEC) DC: 1000 V
Bemessungsisolationsspannung Ui DC: 1000 V
Bemessungsstossspannung Uimp: 8 kV
Bed. Kurzschlussstrom mit Sicherungen (DC): 20 kA / 1000 V (30 A)
ermittelt mit Sicherungen der Betriebsklasse: gPV
Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: 20 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,2 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,3 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) DC: 1000 V
die Verwendung von Sicherungen mit versilberten Kappen wird empfohlen
Angaben UL
Standards
UL 4248-1
UL 4248-19
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 30 A
Bemessungsspannung (UL) DC: 1000 V
für Leitungen UL: Cu 90°C
SCCR protected max.: 33 kA
with IZLT fuse 10x38 30 A / 1000 V DC
max. Durchlassstrom Id (UL): 8,65 kA
max. Durchlassenergie (UL): 16,9 kA²s
Mechanische Werte
B x H x T: 18 x 81 x 58
Gewicht: 5,2 kg/100
Poligkeit: 1-polig
Befestigung: für DIN Tragschiene
Schutzart: IP20
Schutzart frontseitig: IP20
Klemmstellen
Rahmenklemme
Antrieb: PZ2
Abisolierung: 11 mm
Querschnitt min.: 0,75 mm²
Querschnitt max.: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Nicht geeignet für Aluminiumleiter !

Querschnitt min. UL: AWG 18
Querschnitt max. UL: AWG 4
Drehmoment (UL): 18 - 22 lb-in
für Leitungen UL: Cu 90°C

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
zul. Verlustleistung der verwendeten Sicherung: 4 W
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Zubehör für Montage

31563 000

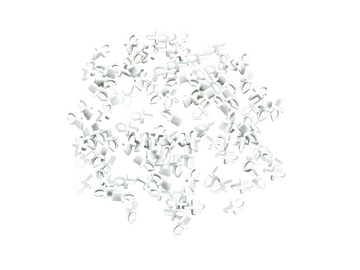

Abstandshalter 4,5 mm
Set für 50 Sicherungshalter 31971 bzw. 31973, ermöglicht Anordnung in Teilung 22,5 mm
Mehr

Anschlusszub.

31101 000A
Kammschiene 1-polig, Steg, Teilung 18 mm
80 A, 1 m lang
16 mm²
Mehr

31103 000
Anschlussklemme, seitlicher Anschluss
6 - 25 mm²
für: 31101, 31102
Mehr

31157 000
Anschlussklemme, frontaler Anschluss
6 - 25 mm²
für: 31101, 31102
Mehr

31548 000
Kammschiene 1-polig, Steg, Teilung 18 mm
100 A, 1 m lang
25 mm²
Mehr

31039 000
Anschlussklemme, frontaler Anschluss
6 - 35 mm² / AWG 10 - 1/0
für: 31548
Mehr

31550 000
Anschlussklemme, frontaler Anschluss
6 - 35 mm²
für: 31549, 31561
Mehr

Sicherungseinsätze

31544 000
Zylindr. Sicherungseinsatz 10 A
Baugröße 10x38
1000 V DC, gPV
10 x 38
Mehr

31545 000

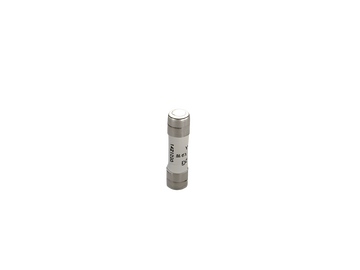

Zylindr. Sicherungseinsatz 12 A
