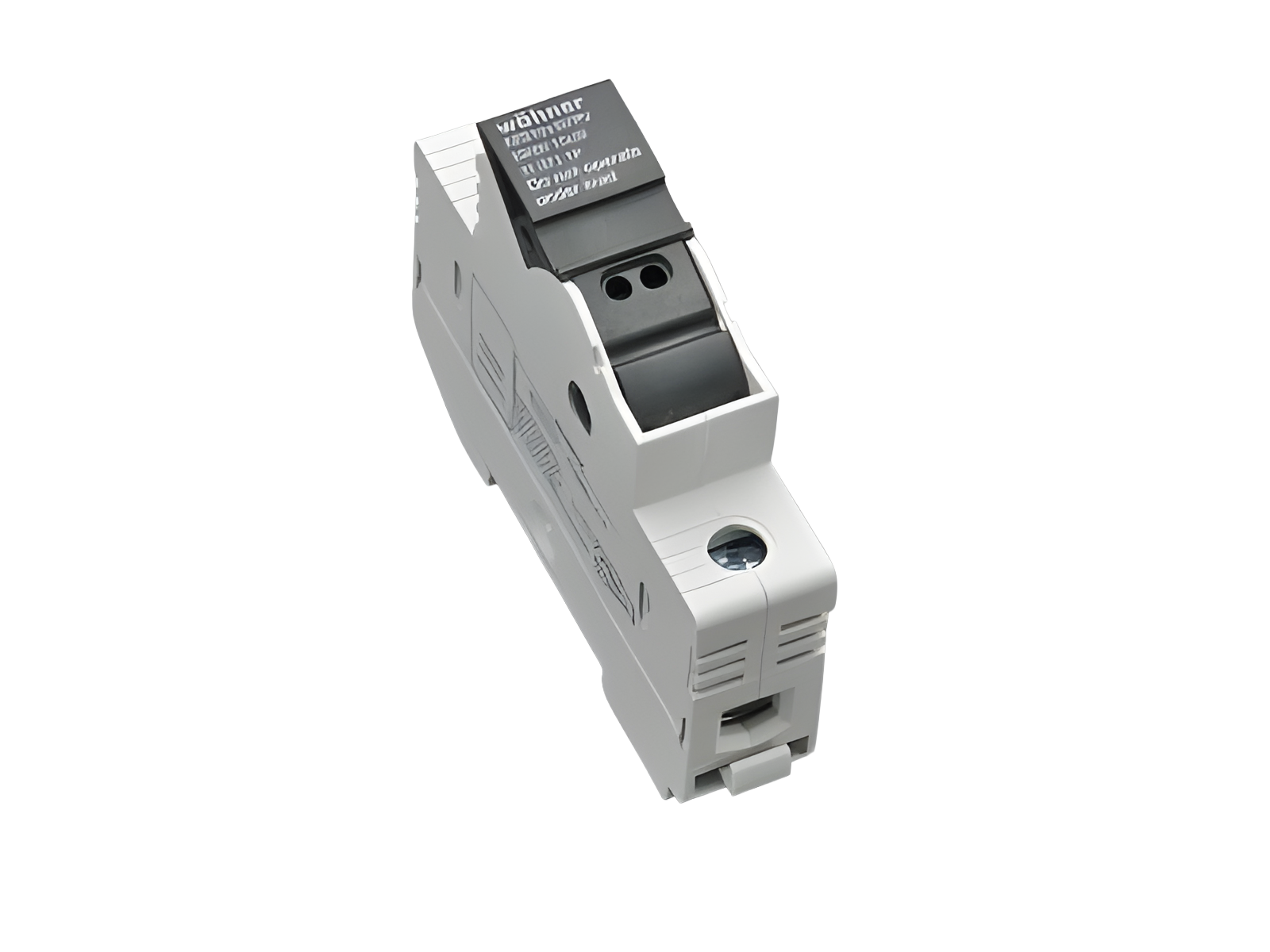

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31971000
AMBUS®Panel
Halter für zylindrische Sicherungen
10x38 / 1P
30 A / 1000 V DC
für DIN Tragschiene
System
Panel
Produktvorteile
großer Klemmbereich
Aufnahme für Bezeichungsschild
| Produktgruppe | 17 |
| Untergruppe | 06 |
| VE | 12 |
| EAN | 4021267319717 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
UL 4248-1
UL 4248-19
Approbationen
IEC (CB) , CSA , UL , CCC
for UL feeder circuits >250V
Typnummer: AES10x38/PV
UL file: E342576, UL category (for USA): IZMR https://www.ul.com
CSA file: 110285, CSA class: 6225-30 https://directories.csa-international.org
CCC Zertifikat: 2013010308601276
| für Sicherungseinsätze Baugröße: | 10x38 |
| Sicherungen nach Standard: | IEC / EN 60269-6 |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 30 A |
| Bemessungsspannung (IEC) DC: | 1000 V |
| Bemessungsisolationsspannung Ui DC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Bed. Kurzschlussstrom mit Sicherungen (DC): | 20 kA / 1000 V (30 A) |
| ermittelt mit Sicherungen der Betriebsklasse: | gPV |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 20 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,3 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 1000 V |
| die Verwendung von Sicherungen mit versilberten Kappen wird empfohlen |
| Angaben UL | |
| Standards | |
|
UL 4248-1
UL 4248-19 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 30 A |
| Bemessungsspannung (UL) DC: | 1000 V |
| für Leitungen UL: | Cu 90°C |
| SCCR protected max.: | 33 kA |
| with IZLT fuse 10x38 30 A / 1000 V DC | |
| max. Durchlassstrom Id (UL): | 8,65 kA |
| max. Durchlassenergie (UL): | 16,9 kA²s |
| Mechanische Werte | |
| B x H x T: | 18 x 81 x 58 |
| Gewicht: | 5,2 kg/100 |
| Poligkeit: | 1-polig |
| Befestigung: | für DIN Tragschiene |
| Schutzart: | IP20 |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ2 |
| Abisolierung: | 11 mm |
| Querschnitt min.: | 0,75 mm² |
| Querschnitt max.: | 25 mm² |
| Md min.: | 2,0 Nm |
| Md max.: | 2,5 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 18 |
| Querschnitt max. UL: | AWG 4 |
| Drehmoment (UL): | 18 - 22 lb-in |
| für Leitungen UL: | Cu 90°C |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
| for UL feeder circuits >250V | |
