Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 23124 000AD
CAPUS®Panel
Lastumschalter 3-polig + N
Baugröße 2
Schraube M10
400 A
N rechts
für Montageplatte
BB32-400/3+N
System
Panel
| Produktgruppe | 14 |
| Untergruppe | 36 |
| VE | 1 |
| EAN | 4021267231248 |
| ECLASS 6.1 | 27371403 |
| ECLASS 7.1 | 27371403 |
| ETIM 4.0 | EC000216 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Typnummer: BB32-400/3P+N
| Baugröße: | 2 |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 400 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Bemessungskurzzeitstromfestigkeit Icw (0,3 s) max.: | 12 kA |
| Bemessungseinschaltvermögen : | 10 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 243,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 380,0 W.)
| Gebrauchskategorien siehe Datenblatt (unter Downloads) |
| Mechanische Werte | |
| B x H x T: | 249 x 165 x 246 |
| Gewicht: | 470,0 kg/100 |
| Poligkeit: | 3-polig+N |
| Befestigung: | für Montageplatte |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Schraubanschluss | |
N wird beim Einschalten voreilend, beim Ausschalten nacheilend geschaltet
|
Lastumschalter schaltet über Null |
|
23945
000AD
CAPUS®Panel
Verbindungsschienen
mit Anschlussraumabdeckung
für: BB32 400 A 3P+N
Mehr
23926
000AD
Anschlussklemme
1x 95 - 240 mm²
für: S32 400 A
Mehr
23927
000AD
Anschlussklemme
2x 50 - 95 mm²
für: S32 400 A
Mehr
23936
000AD
CAPUS®Panel
Anschlussraumabdeckung
zum Abdecken aller Anschlüsse, graphitgrau
für: BB32 250 A / 400 A
Mehr
23933
000AD
CAPUS®Panel
Türkupplungsdrehantrieb
graphitgrau, ohne Griff
mit Türverriegelung, für Bügelschlösser
für: BB32 250 A / 400 A
Mehr
23921
000AD
Meldeschalter
1 Öffner + 1 Schließer, Steckanschlüssen 6,3 x 0,8
für: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Mehr
23923
000AD
Verlängerungsachse 300 mm lang
für: S32 250 A / 400 A
Mehr
33380
000
Verlängerungsachse 550 mm lang
LTS-250/400/630, LTS-F 160/250/400
für: LTS-250/400/630, LTS-F 160/250/400
Mehr
23958
000AD
CAPUS®Panel

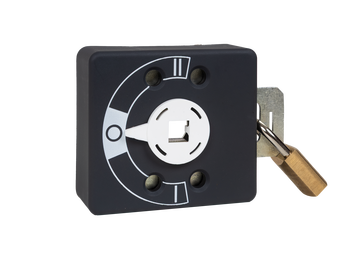

Abschließvorrichtung für Direktantrieb
für: S32-2
NEU
Mehr
