Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01569 000A

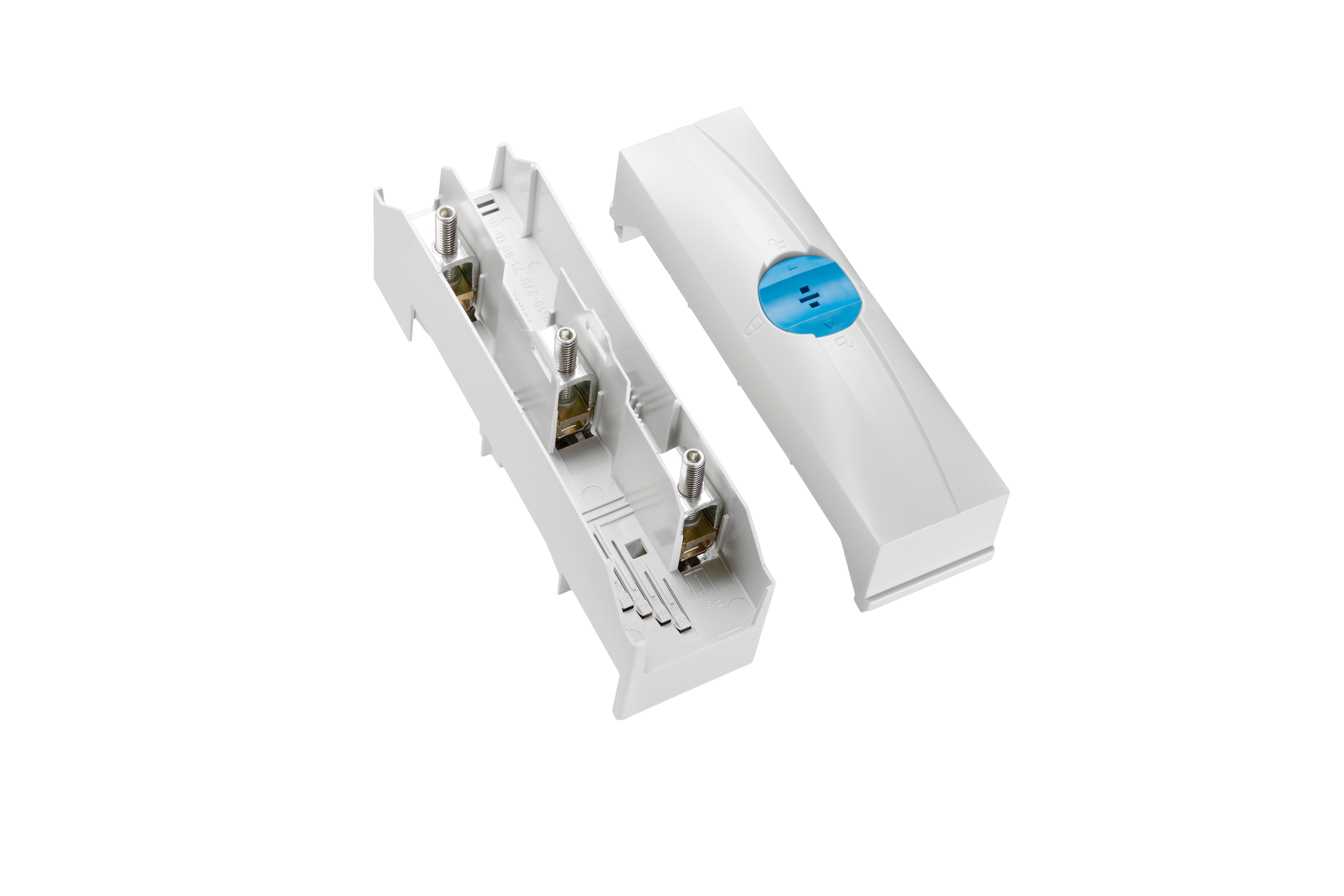

CRITO®60Classic
Anschlussklemmenplatte, 3-polig
6 - 50 mm², AWG 10 - 2/0, lam. Cu.
Deckel nur mit Werkzeug abnehmbar
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
Produktvorteile
Klemmen entfernbar zum Anschließen von ungeschnittenen Leitern
| Produktgruppe | 07 |
| Untergruppe | 42 |
| VE | 1 |
| EAN | 4021267015695 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbationen
CSA , UL , DNV GL
for UL feeder circuits >250V
Typnummer: 240-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 175 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 40.5 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 300 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 175 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: |
100 kA with JDDZ fuse Class J, CF or T 150 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 200 A / 480 V AC |
| Mechanische Werte | |
| B x H x T: | 54 x 200 x 84 |
| Gewicht: | 45,1 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Klemmstellen | |
| Rahmenklemme | |
| Abisolierung: | 25 mm |
| Querschnitt min.: | 6 mm² |
| Querschnitt max.: | 50 mm² |
| rm: | 6 - 50 mm² |
| f: | 6 - 50 mm² |
| f + AE: | 6 - 50 mm² |
| (f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| lam. Cu Breite: | 7 - 9 mm |
| lam. Cu Dicke: | 4 - 10 mm |
| Anzahl lam. Cu: | 1 |
| Querschnitt min. UL: | AWG 10 |
| Querschnitt max. UL: | AWG 2/0 |
| Drehmoment (UL): | 44 lb-in |
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
| for UL feeder circuits >250V |

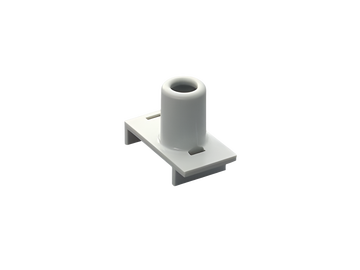

01300
000
Einzelabdeckung der Klemmen
für Anschlussklemmenplatte 01240
