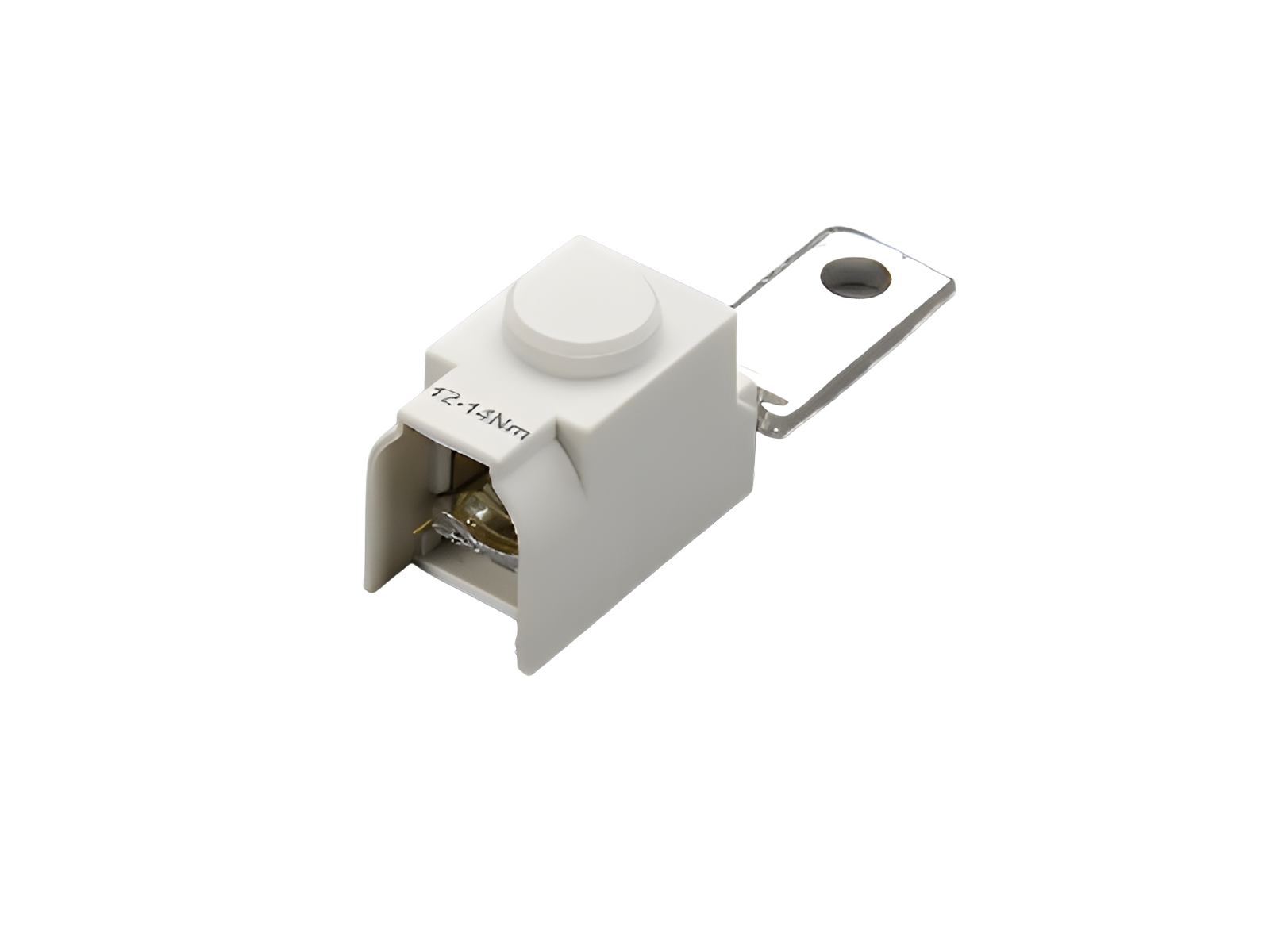

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33378000
Anschlussklemme, frontaler Anschluss
für 3-polige Kammschiene 35 mm² verwendbar für NH 00 mit Schraubanschluss
25 - 95 mm²
Produktvorteile
Berührungsschutz: nach DIN EN 50274/BGV A3
| Produktgruppe | 09 |
| Untergruppe | 51 |
| VE | 3 |
| EAN | 4021267333782 |
| Katalogseite | 2020 : 6.14 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002498 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
EAC
EAC Typ: AC-A
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| Bemessungsisolationsspannung: 800 V bei Verschmutzungsgrad 2; 690V bei Verschmutzungsgrad 3 | |
| Leiteranschluss: Cu 25-95mm² rm; Cu 35-95mm² sm; Cu 25-70mm² f+AE | |
| Schutzart: IP 20 frontseitig in Kombination NH-LTS, Kammschiene und Anschlussklemme möglich. Schutzart im Anschlussbereich vom Einbau abhängig. |
| Mechanische Werte | |
| B x H x T: | 23 x 32 x 86 |
| Gewicht: | 12,1 kg/100 |
| Klemmstellen | |
| Querschnitt min.: | 25 mm² |
| Querschnitt max.: | 95 mm² |
Hinweise
Empfohlene Einbausituation:
Einspeisung mit der Kammschiene bei NH-LTS von unten.
Bei abweichender Einbaulage und Einsatzbedingungen sind Reduktionen zu berücksichtigen.
