Sammelschiene 60 x 10 (01628)

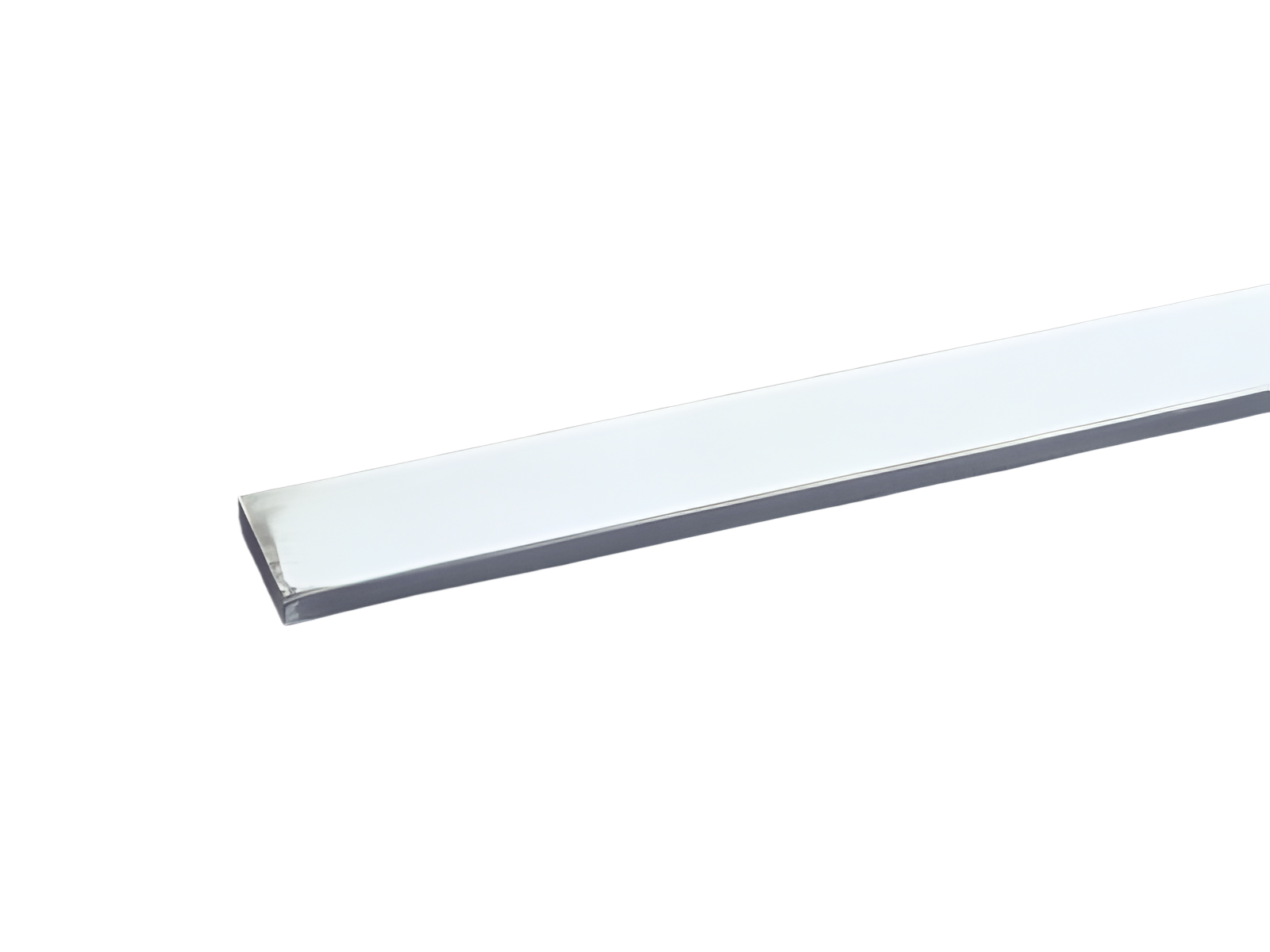

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01628000

Sammelschiene 60 x 10

Länge 2,40 m, verzinnt

System

185Power, 100Energy

Produktvorteile

Durch verzinnte Cu-Schienen reduziert sich der Aufwand zur Vorbereitung der Kontaktstellen wesentlich.
Die Cu-Sammelschienen werden vor aggressiven Medien effektiv geschützt.

Produktgruppe 06
Untergruppe 84
VE 1
EAN 4021267016289
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

UL

for UL feeder circuits >250V

Typnummer: 60x10-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 78,7 W.

(Bei voller Belastung beträgt die Leistungsabgabe 123,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
Strom bei 30 K: 1250 A
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
unter Beachtung der zulässigen Erwärmung unter den konkreten Einbaubedingungen ist nach UL folgende Belastung möglich (file E197039)
max. Belastbarkeit entsprechend UL 508: 1100 A
Für die Anwendung sind die Bemessungsspannungen des verwendeten Schienenträgers zu beachten.
Mechanische Werte
B x H x T: 2400 x 60 x 10
Gewicht: 1294,0 kg/100
Querschnitt: 600 mm²

Kantenradius 0,5

Anwendungshinweise

Für die Anwendung sind die Isolationseigenschaften des verwendeten Schienenträgers zu beachten.
Kurzschlussfestigkeit: siehe Produktbeschreibung des verwendeten Schienenträgers
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

01251000
Sammelschienen-Abdeckung
für Schiene 40 - 60 x 10, Länge 1 m
Berührungsschutz
Mehr
