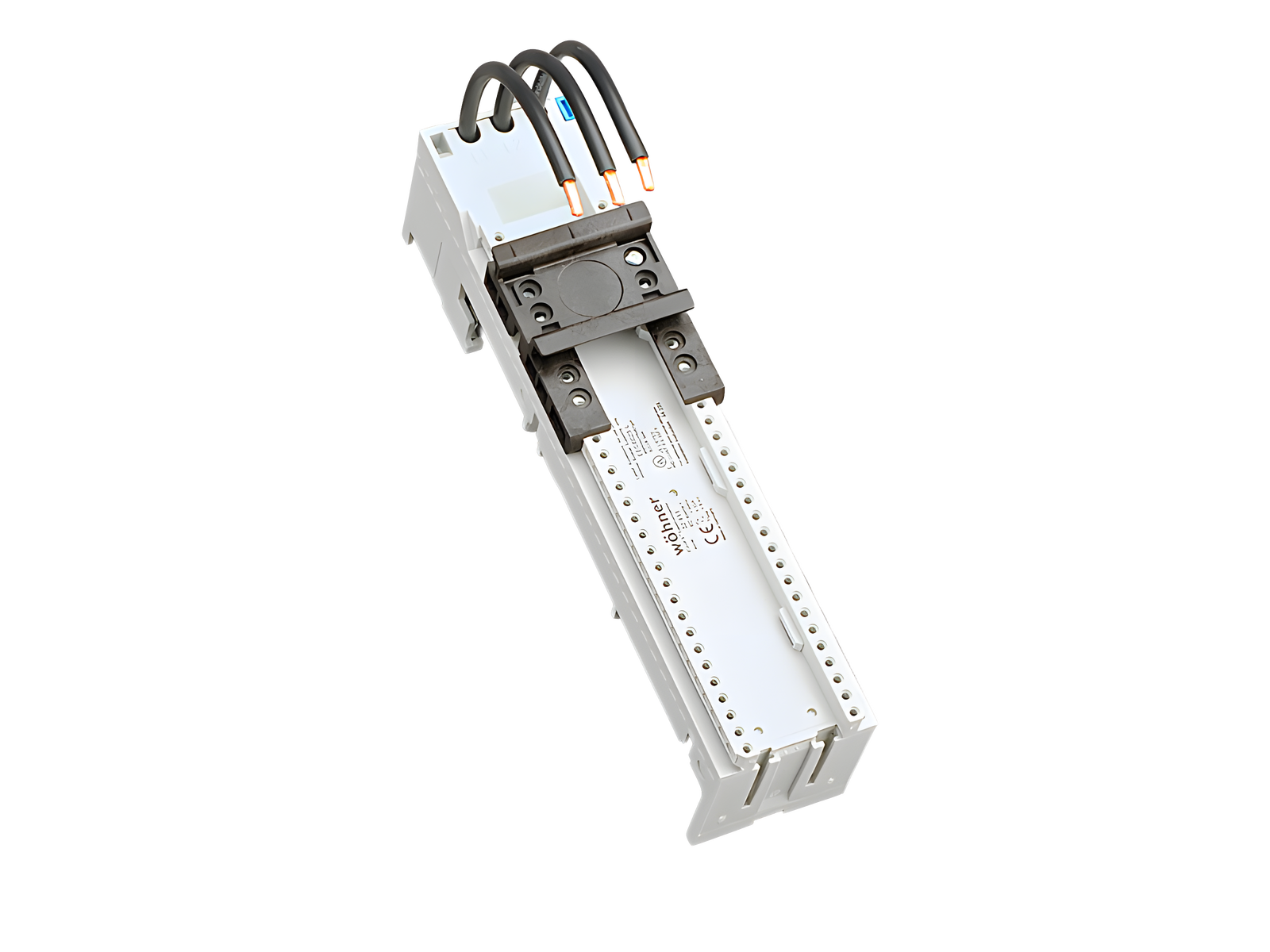

Sammelschienenadapter 32 A (32655)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32655 000

EQUES®60Classic

Sammelschienenadapter 32 A

1 verschiebbare Tragschiene

45 x 200, mit Leitungen AWG 10 (6 mm²)

für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen

System

60Classic

Produktvorteile

Leitungsenden ultraschallverdichtet.
Rastmechanismus beim Aufschieben auf die Sammelschiene.

Produktgruppe 05
Untergruppe 21
VE 4
EAN 4021267326555
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

CSA , UL

for UL feeder circuits >250V

Typnummer: EEC6025-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 32 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV

Motorschutzschalter bis 25 A:
    50 kA @ 600 V / Durchlassstrom 7 kA
Motorschutzschalter bis 32 A:
    25 kA @ 480 V / Durchlassstrom 9 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1,6 W.

(Bei voller Belastung beträgt die Leistungsabgabe 2,5 W.)

Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 25 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC
65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC
50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC
30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
Mechanische Werte
B x H x T: 45 x 200 x 63
Gewicht: 33,3 kg/100
Poligkeit: 3-polig
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Klemmstellen
mit Leitungen
AWG10 (6 mm²)
Abisolierung: 9 mm

Anwendungshinweise

Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 12 mm vorhanden sein.

Zum kompakten Aufbau kompletter Motorschaltungen mit marktüblichen Schaltgeräten und sicherer mechanischer und elektrischer Verbindung mit dem Sammelschienensystem.

die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Motorschutzschalter wird durch den Motorschutzschalter bestimmt

for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Zubehör für Montage

32969 000
Tragschienenbegrenzung
Mehr

sonstiges Zubehör

32947 000
Tragschiene 45 mm
für Sammelschienenadapter
Mehr

32963 000
Seitenmodul für Sammelschienenadapter
beidseitig ansteckbar
9 x 200
für: EEC60..
Mehr

32979 000A
Positionierstück für Eaton PKZ
Mehr

32952 000A
Positionierstück für Siemens S00 und S0
Mehr

32940 000A
Tragschiene 54 mm
für Sammelschienenadapter
Mehr
