Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33530000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar
hohe Ausführung mit V-Klemme 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
System
185Power
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
Deckel im geschlossenem Zustand abschließbar.
| Produktgruppe | 12 |
| Untergruppe | 52 |
| VE | 1 |
| EAN | 4021267335304 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , CCC
Typnummer: QU185-00 V-Clamp
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 800 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-22B (800 V / 63 A) |
| Gebrauchskategorie DC (IEC 60947-3): | DC-20B max. Spannung zwischen den Sicherungen: 1000 V sichtbarer Hinweis notwendig: Nicht unter Last schalten. |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 30 kA / 800 V (63 A) |
| 100 kA / 690 V | |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 17,9 W.
(Bei voller Belastung beträgt die Leistungsabgabe 28,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Schutzart IP20 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 50 x 670 x 189 |
| Gewicht: | 261,5 kg/100 |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |

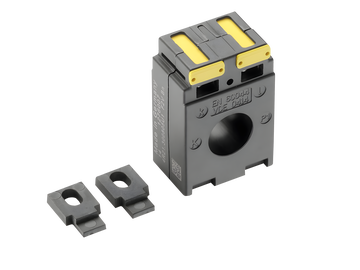

| Stromwandler in Gerät integrierbar: | ja |
| Schutzart frontseitig: | IP20 |
Befestigungsart:

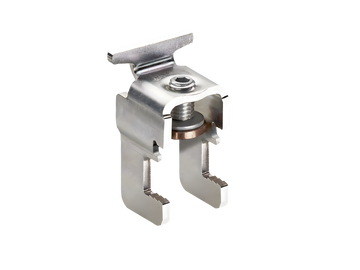

auf gebohrter Sammelschiene anschraubbar, bohrungslos mit Klemmbügel
Anschluss: V-Klemme
| Klemmstellen | |
| V-Klemme | |
| Querschnitt min.: | 16 mm² |
| Querschnitt max.: | 120 mm² |
| re: | 16 - 95 mm² |
| rm: | 16 - 95 mm² |
| se: | 25 - 120 mm² |
| sm: | 25 - 120 mm² |
|
Für Aluminiumleiter geeignet. die Temperatur von Aluminiumleitern darf 80°C nicht überschreiten (siehe Bedienungsanleitung) Vorbehandlung der Aluminiumleiter: siehe Allgemeine technische Hinweise (unter Downloads) |
|
| Für Aluminiumleiter geeignet. die Temperatur von Aluminiumleitern darf 80°C nicht überschreiten (siehe Bedienungsanleitung) Vorbehandlung der Aluminiumleiter: siehe Allgemeine technische Hinweise (unter Downloads) |
|
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
