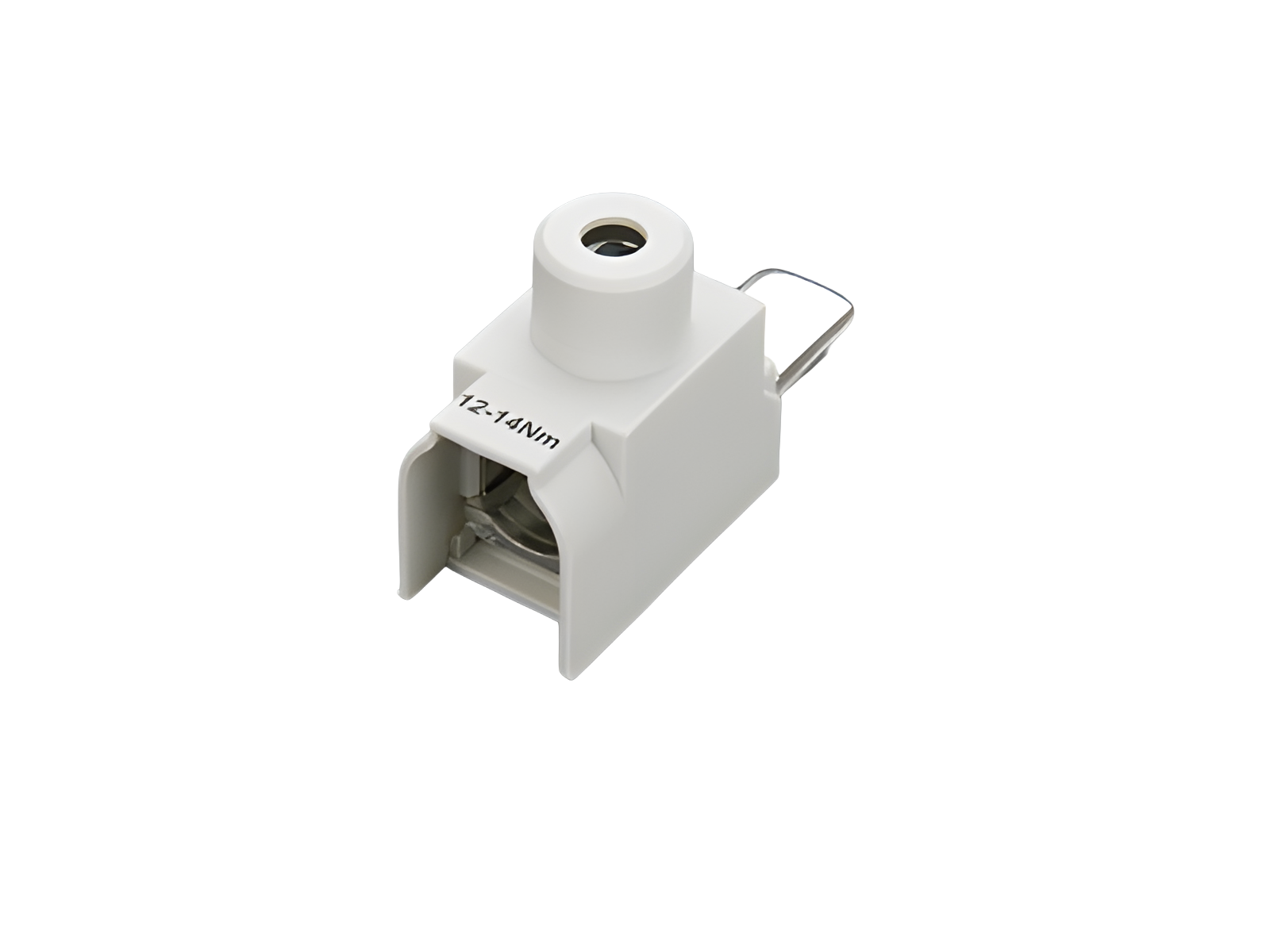

Anschlussklemme 120 mm² (33914)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33914000

Anschlussklemme 120 mm²

frontaler Anschluss

für QCS-NH00, QCS-160

Produktgruppe 14
Untergruppe 51
VE 3
EAN 4021267339142
ECLASS 6.1 27371492
ECLASS 7.1 27371492
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Mechanische Werte
B x H x T: 23 x 40 x 80
Gewicht: 12,1 kg/100
Klemmstellen


Cu 25-120 mm² rm; Cu 35-95 mm² sm; Cu 25-70 mm²  f+AE

Anwendungshinweise

Kurzschlussfestigkeit: durch Hauptprodukt bestimmt

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

33507000
QUADRON®Panel Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, mit elektronischer Sicherungsüberwachung
Größe 00
mit Doppelunterbrechung
Mehr

33542000
QUADRON®Panel Speed
Lasttrennschalter 3-polig
Rahmenklemme
160 A
Mehr

33501000
QUADRON®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, Anschluss oben
Größe 00
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33502000
QUADRON®Panel Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme
Größe 00
mit Doppelunterbrechung
Mehr

33505000
QUADRON®Panel Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, für Türkupplungsdrehgriff
Größe 00
mit Doppelunterbrechung
Mehr

33506000
QUADRON®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, Anschluss unten, mit elektronischer Sicherungsüberwachung
Größe 00
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33541000
QUADRON®60Classic Speed
Lasttrennschalter 3-polig
Rahmenklemme, Anschluss oben
160 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33544000
QUADRON®60Classic Speed
Lasttrennschalter 3-polig
Rahmenklemme, Anschluss oben, für Türkupplungsdrehgriff
160 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33504000
QUADRON®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, Anschluss oben, für Türkupplungsdrehgriff (frontal)
Größe 00
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33500000
QUADRON®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, Anschluss unten
Größe 00
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33503000
QUADRON®60Classic Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, Anschluss unten, für Türkupplungsdrehgriff (frontal)
Größe 00
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33540000
QUADRON®60Classic Speed
Lasttrennschalter 3-polig
Rahmenklemme, Anschluss unten
160 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

33543000
QUADRON®60Classic Speed
Lasttrennschalter 3-polig
Rahmenklemme, Anschluss unten, für Türkupplungsdrehgriff
160 A
mit Doppelunterbrechung
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
