Anschlussklemme, seitlicher Anschluss (31103)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31103 000

Anschlussklemme, seitlicher Anschluss

6 - 25 mm²

für 31101, 31102

Produktgruppe 07
Untergruppe 26
VE 50
EAN 4021267311032
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2020

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 80 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstossspannung Uimp: 4 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC: 690 V
max. zulässige Spannung (IEC) DC: 1000 V
Mechanische Werte
B x H x T: 18 x 13 x 17
Gewicht: 1,2 kg/100
Klemmstellen
Querschnitt min.: 6 mm²
Querschnitt max.: 25 mm²
Nicht geeignet für Aluminiumleiter !


6 - 25 mm² rund, ein- und mehrdrahtig
4 - 16 mm² feindrahtig mit Aderendhülse
Md 2,5 Nm
max. Anschlussdurchmesser 6,5 mm

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Empfohlene Abisolierung der Anschlussleitung ca.11 mm.

Links

Downloads

Verwendung

31101 000A

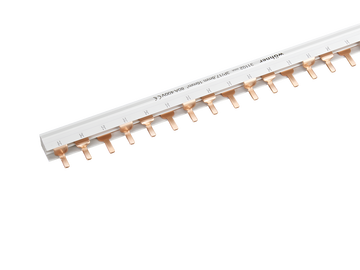

Kammschiene 1-polig, Steg, Teilung 18 mm
