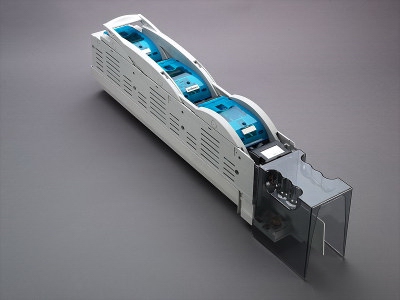

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33244 000
NH-Sicherungs-Lasttrennleiste 400 A
V-Anschluss, 3-polig schaltbar
Größe 2
nicht mehr lieferbar
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
Leisten sind ausgerüstet mit Lichtbogenlöscheinrichtungen.
Deckel im geschlossenem Zustand Abschließbar.
| Produktgruppe | 12 |
| Untergruppe | 54 |
| VE | 1 |
| EAN | 4021267332440 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , CCC
Typnummer: SLS2
CCC Zertifikat: 2004010302117259
| zul. Verlustleistung der verwendeten Sicherung: | 34 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Baugröße: | NH 2 |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 400 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23 B (500V) AC-22 B (690V) AC-21 B (690V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 100 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 42,9 W.
(Bei voller Belastung beträgt die Leistungsabgabe 67,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 100 x 764 x 195 |
| Gewicht: | 650,0 kg/100 |
Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
V-Direktanschluss: rm 50-185mm² , sm 70-240mm², se 95-300mm²; SW6, 22 - 25Nm Drehmoment
| Klemmstellen | |
|
V-Klemme : |
|
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 34 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
