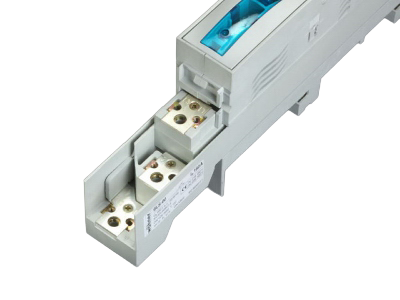

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33234 000
NH-Sicherungs-Lasttrennleiste 160 A
Schraube M8 / Schelle 70 mm²
Größe 00
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
| Produktgruppe | 12 |
| Untergruppe | 50 |
| VE | 1 |
| EAN | 4021267332341 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , CCC
Typnummer: SLS-00
CCC Zertifikat: 2004010302117261
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC22 B (690 V) AC23 B (400V) AC23 B (500V / 125A) |
| Gebrauchskategorie DC (IEC 60947-3): | DC-20B max. Spannung zwischen den Sicherungen: 1000 V sichtbarer Hinweis notwendig: Nicht unter Last schalten. |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 17,3 W.
(Bei voller Belastung beträgt die Leistungsabgabe 27,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 1000 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 50 x 455 x 136 |
| Gewicht: | 146,0 kg/100 |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
Befestigungsart:
patentierter Rastmechanismus, Anschluss 70mm²,Schraube M8, 12 - 14 Nm Drehmoment,
Anschluss
Schelle 1,5-70mm², 3Nm Drehmoment, Prismenklemme 16-70mm², 3Nm Drehmoment
| Klemmstellen | |
|
Schraube M8 : |
|
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
03727
000
Schellenanschluss
1.5 - 70 mm²
Größe 00
Mehr
30894
000
Schraubanschluss M8
mit Federscheibe
Größe 00
Mehr
33224
000
Prismenklemme einfach für Cu-Leiter
16 - 70 mm²
NH 00
Mehr
33113
000
Blendenauflagewinkel seitlich
für Frontabdeckungen
Größe 00 - 3
Mehr
33280
000
Anschlussraumabdeckung
Größe 00
für: 33234, 33235
Mehr
33156
000
Meldeschalter
Wechsler 250 V AC / 5 A, 30 V DC / 4 A
Mehr
