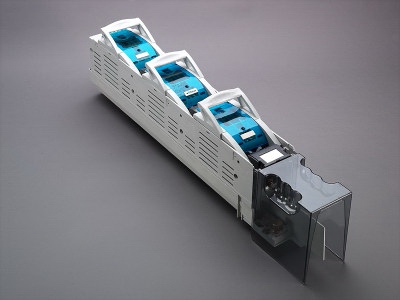

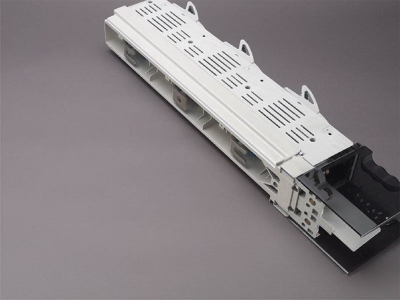

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33095 000
NH-Sicherungs-Lasttrennleiste 630 A

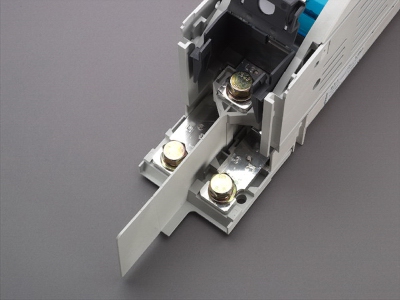

Schraube M12, 1-polig schaltbar
Größe 3
nicht mehr lieferbar
Nachfolger: 33718000A
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
Leisten sind ausgerüstet mit Lichtbogenlöscheinrichtungen.
| Produktgruppe | 12 |
| Untergruppe | 45 |
| VE | 1 |
| EAN | 4021267330958 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , CCC
Typnummer: SLS3
CCC Zertifikat: 2004010302117259
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Baugröße: | NH 3 |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 630 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC23 B (500V) AC22 B (690 V) AC21 B (690V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 74,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 116,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| max. zul. Betriebstemperatur | 55°C |
| Schutzart IP20 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 99 x 760 x 195 |
| Gewicht: | 700,0 kg/100 |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
33164
000
Schellenanschluss für Cu-Leiter
120 - 240 mm²
für: QCB-NH2, LTS-F 400, LTS 630
Mehr
33167
000
Prismenklemme einfach für Cu-Leiter
50 - 240 mm²
Mehr
33268
000
Direkt-Anschlussklemme Cu und Al
Größe 3
Auslaufartikel
Mehr
33272
000
Anschlusserweiterung für 2 Kabelschuhe
Größe 3
Mehr
33113
000
Blendenauflagewinkel seitlich
für Frontabdeckungen
Größe 00 - 3
Mehr
33156
000
Meldeschalter
Wechsler 250 V AC / 5 A, 30 V DC / 4 A
Mehr
