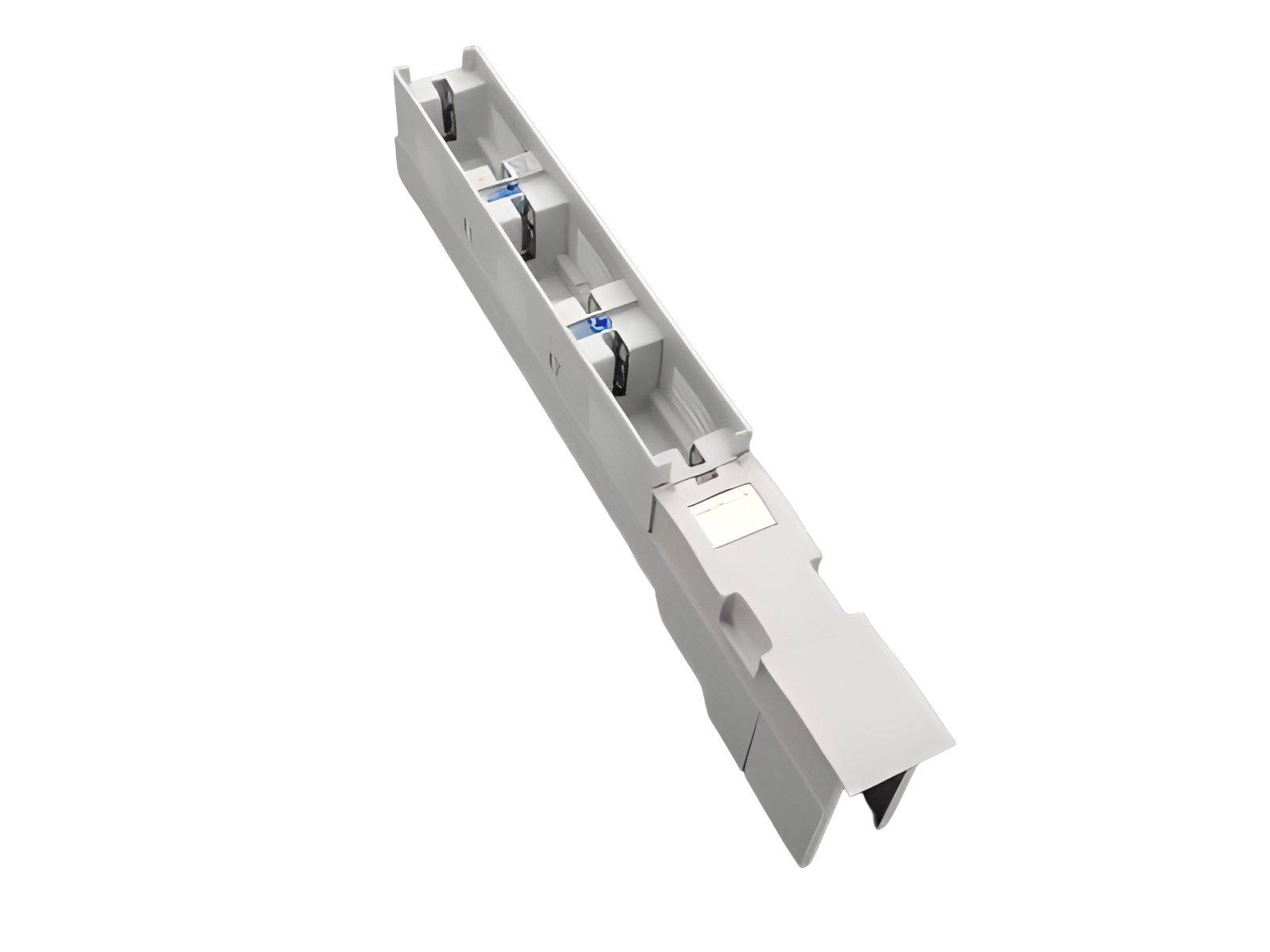

NH-Sicherungsleiste 160 A (33384)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33384 000

QUADRON®100Energy

NH-Sicherungsleiste 160 A

Prismenklemme 70mm²

Größe 00

für Sammelschienen 30, 40, 50, 60 x 10

System

100Energy

Produktvorteile

Bohrungslose Montage mit Klemmbügel möglich

Produktgruppe 12
Untergruppe 31
VE 1
EAN 4021267333843
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Technische Daten

für Sicherungseinsätze Baugröße: NH 000, NH 00
Sicherungen nach Standard: IEC / HD 60269-2
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Elektrische Werte IEC
Bemessungsstrom (IEC): 160 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstossspannung Uimp: 6 kV
Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: 50 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 11,2 W.

(Bei voller Belastung beträgt die Leistungsabgabe 17,5 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 800 V
Mechanische Werte
B x H x T: 50 x 455 x 80
Gewicht: 99,5 kg/100
für Sammelschienen: 30, 40, 50, 60 x 10
Klemmstellen


Prismenklemme Cu, Al :
Rundleiter mehrdrähtig 16 - 70 mm²,
Sektorleiter mehrdrähtig 16 - 70 mm² ,
feindrähtig mit Aderendhülse 16 - 70 mm²

(feindrähtig mit Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Zubehör für Montage

33238 000
Klemmbügel
Größe 00
für: 33235
Mehr

Anschlusszub.

03727 000
Schellenanschluss
1.5 - 70 mm²
Größe 00
Mehr

30894 000
Schraubanschluss M8
mit Federscheibe
Größe 00
Mehr

Abdeckungen

33113 000
Blendenauflagewinkel seitlich
für Frontabdeckungen
Größe 00 - 3
Mehr

33280 000
Anschlussraumabdeckung
Größe 00
für: 33234, 33235
Mehr

Zubehör für Sicherungen

03502 000
NH-Aufsteckgriff
ohne Stulpe
Größe 000 - 3
Mehr
