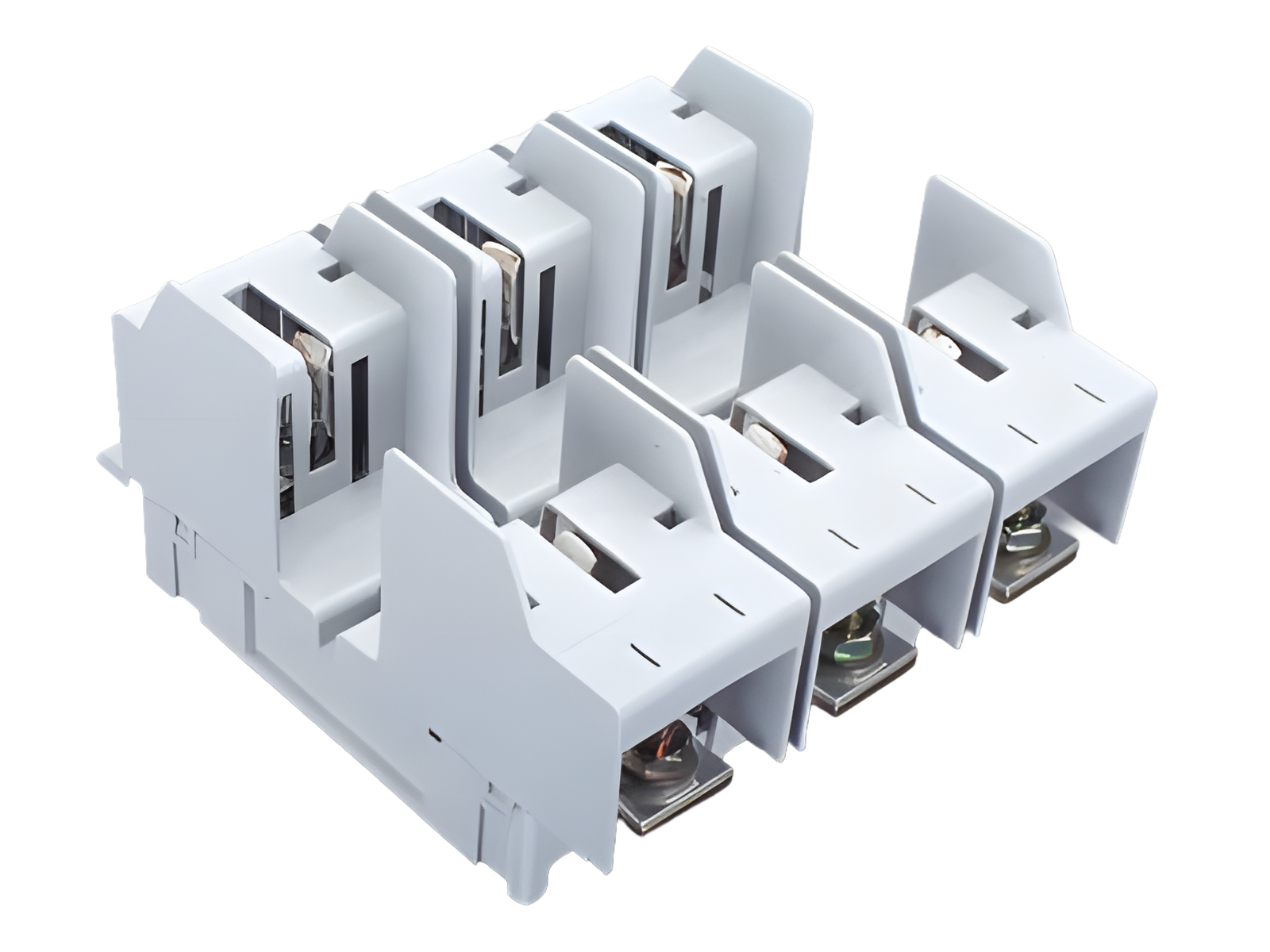

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 03705000
NH-Sicherungs-Unterteil 250 A, Reiter
Schraube
Größe 1 / 3P
| Produktgruppe | 10 |
| Untergruppe | 42 |
| VE | 1 |
| EAN | 4021267037055 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
| zul. Verlustleistung der verwendeten Sicherung: | 32 W |
| Baugröße: | NH 1 |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 440 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 14,1 W.
(Bei voller Belastung beträgt die Leistungsabgabe 22,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 800 V |
| max. zulässige Spannung (IEC) DC: | 800 V |
| für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-201 Gr. 1 bis 32 W Verlustleistung |
| Mechanische Werte | |
| B x H x T: | 190 x 190 x 112 |
| Gewicht: | 208,0 kg/100 |
| Poligkeit: | 3-polig |
Befestigungsart: Hakenklemmen,
Anschluß Schraube:
Schraubanschluß M10, 18 - 22 Nm Drehmoment
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 32 W |
