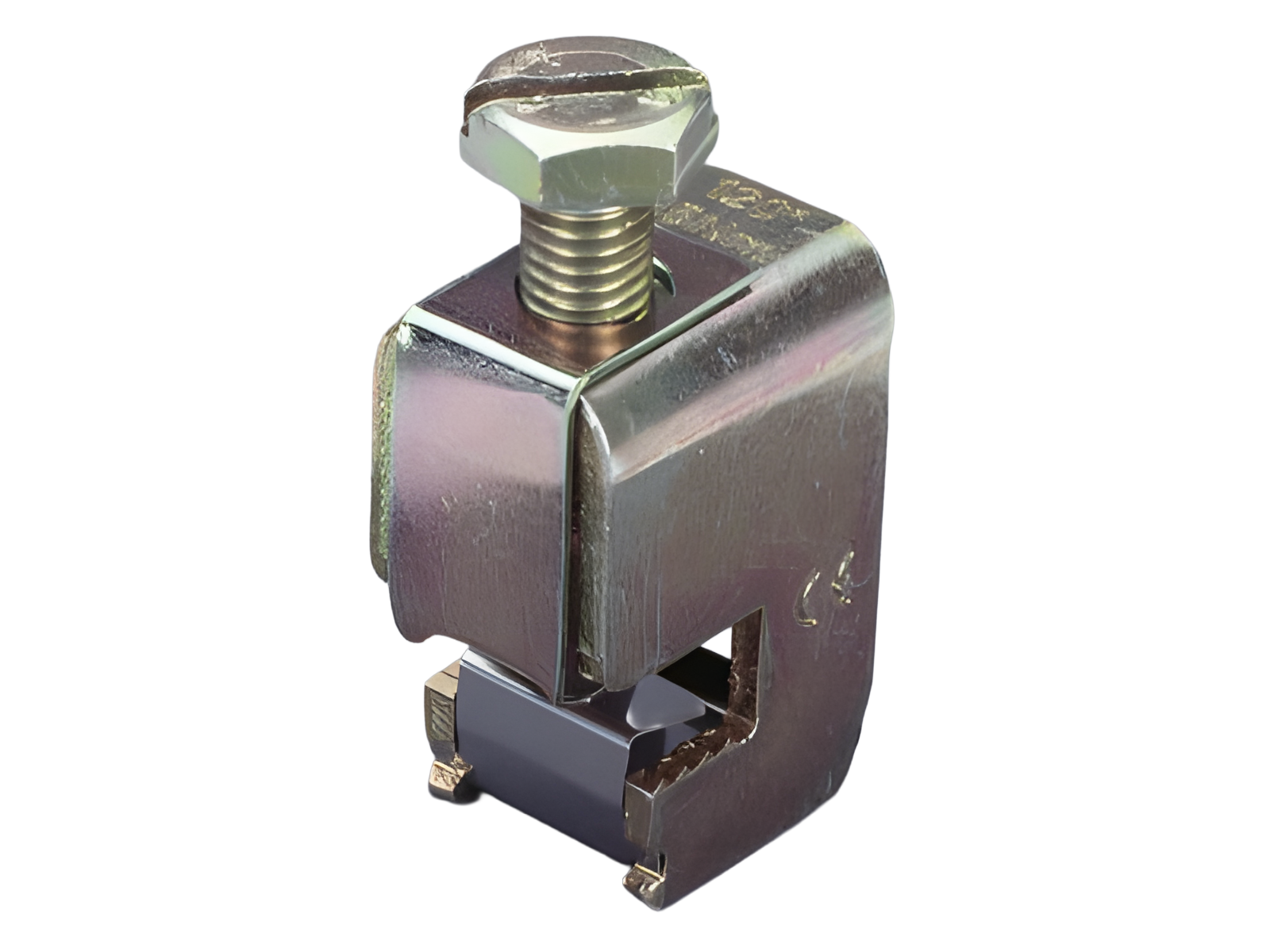

Univ.-Leiteranschluss-Klemme (01203)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01203000

CRITO®

Univ.-Leiteranschluss-Klemme

16 - 120 mm², AWG 6 - 250 MCM

für Sammelschienen Flachschienen 10 mm und Profilschienen

System

60Classic, 30Compact 3P, Zentraleinspeisung, 100Energy

Produktvorteile

Klemme mit integrierter Haltefeder, unverlierbarer Klemmschraube und geöffnetem Klemmraum.
Angabe von Nennquerschnitt und Anzugsdrehmoment auf der Klemme vermerkt

Produktgruppe 07
Untergruppe 18
VE 25
EAN 4021267012038
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbationen

CSA , UL , DNV GL

Typnummer: 528

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Elektrische Werte IEC
Bemessungsstrom (IEC): 250 A
Bemessungsspannung (IEC) AC: 800 V
Bemessungsstoßstromfestigkeit Ipk max.: 62.8 kA
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 20.8 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 1000 V
max. zulässige Spannung (IEC) DC: 1500 V
Strombelastbarkeit (IEC) max.: 440 A
Angaben UL
Standards
UL 508
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 255 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Mechanische Werte
B x H x T: 24 x 36 x 55
Gewicht: 10,9 kg/100
für Sammelschienen: Flachschienen 10 mm und Profilschienen
Klemmstellen
Querschnitt min.: 16 mm²
Querschnitt max.: 120 mm²
Klemmraum: 17 x 15
Md min.: 12,0 Nm
Md max.: 18,0 Nm
Nicht geeignet für Aluminiumleiter !


16 - 120 mm² / AWG 4 - MCM 250
feindrähtig, direkt geklemmt oder mit Aderendhülse,
Rundleiter mehrdrähtig,
lam. Cu 4 x 15,5 x 0,8 oder 6 x 15,5 x 0,8 oder 10 x 15,5 x 0,8

(feindrähtig mit Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.

Die Eignung für feeder circuits (Einhaltung der erforderlichen feeder spacings) wird durch die Einbaubedingungen bestimmt.

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

01413000
Abdeckkappe, 3-polig
84 mm breit
84 x 200 x 55
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

Verwendung

01583000
Lamellierte Kupferschiene, blank, isoliert
10x 15.5 x 0.8
470 A, 2 m lang
Mehr

01196000
Lamellierte Kupferschiene, blank, isoliert
4x 15.5 x 0.8
279 A, 2 m lang
Mehr

ähnliche Artikel

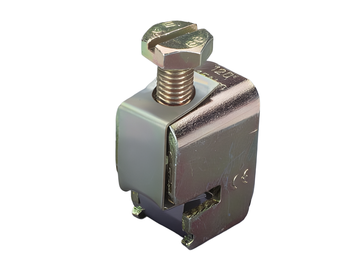

01068000
CRITO®
Univ.-Leiteranschluss-Klemme
16 - 120 mm², AWG 6 - 250 MCM
für Sammelschienen: Flachschienen 5 mm
Mehr
