for UL feeder circuits >250V

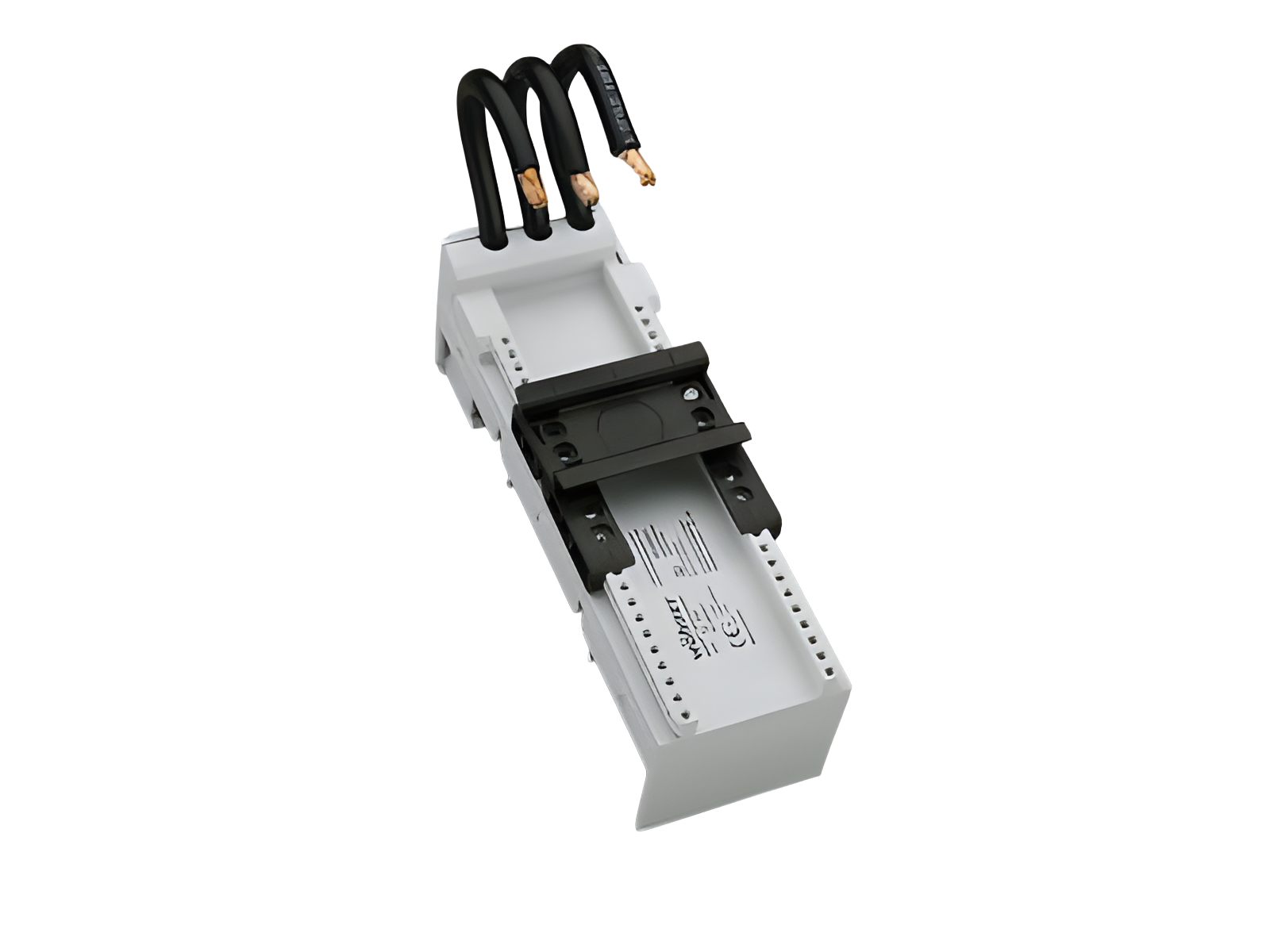

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32591 000
EQUES®30Compact
Sammelschienenadapter 63 A
1 verschiebbare Tragschiene
54 x 160, mit Leitungen AWG 8 (10 mm²)
für Sammelschienen 12 x 5, 10
System
30Compact 3P
Produktvorteile
Leitungsenden ultraschallverdichtet.
Rastmechanismus beim Aufschieben auf die Sammelschiene.
| Produktgruppe | 05 |
| Untergruppe | 24 |
| VE | 4 |
| EAN | 4021267325916 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: EEC6063C-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 63 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 4,4 W.
(Bei voller Belastung beträgt die Leistungsabgabe 6,9 W.)
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 65 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 7,5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 65 kA |
| SCCR: |
65 kA with any DIVQ/7 circuit breaker 60 A / 480 V AC
65 kA with any NKJH/7 Comb. Motor Controller Type E 65 A / 480 V AC |
| Mechanische Werte | |
| B x H x T: | 54 x 160 x 63 |
| Gewicht: | 21,8 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12 x 5, 10 |
|
Zum kompakten Aufbau kompletter Motorschaltungen mit marktüblichen Schaltgeräten und sicherer mechanischer und elektrischer Verbindung mit dem Sammelschienensystem. |
|
|
die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Motorschutzschalter wird durch den Motorschutzschalter bestimmt |
|
| for UL feeder circuits >250V |
32912
000
Seitenmodul für Sammelschienenadapter
beidseitig ansteckbar
9 x 160
für: 32590, 32591
