Stromwandler 250 A / 5 A, mit Konformitätserklärung (37236)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 37236000A

Stromwandler 250 A / 5 A, mit Konformitätserklärung

1 VA / Klasse 0,5s

bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich

System

60Classic

Produktgruppe	23
Untergruppe	11

VE	1
EAN	4021267372361

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Zulassungen

Standards

IEC 61869-1:2007
IEC 61869-2:2012

Typnummer: CT2-250-5s

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Baugröße:

CT2

Angaben IEC
Standards
IEC 61869-1:2007 IEC 61869-2:2012

Elektrische Werte IEC
prim. Bemessungsstrom I_pr:	250 A
sek. Bemessungsstrom :	5 A
sek. Bemessungsscheinleistung:	1 VA
Genauigkeitsklasse (Strom):	0.5s
max. Betriebsspannung U_m:	720 V
therm. Kurzzeitstrom I_th:	15 kA
Isolierstoffklasse:	H

Überstrombegrenzungsfaktor:

FS5

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,5 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,8 W.)

Mechanische Werte
B x H x T:	57 x 86 x 33
Gewicht:	13,5 kg/100

Stromwandler in Gerät integrierbar:	ja
Stromwandler in Wandlermodul integrierbar:	ja

plombierbar:

Klemmstellen
Rahmenklemme
Antrieb:	PZ1
Abisolierung:	12 mm
Nicht geeignet für Aluminiumleiter !

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Bedienungsanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

37900000A
Befestigungsclip für Stromwandler / Messwandler
für die Befestigung auf Sammelschienen und in Adaptern 630 A
für Sammelschienen 25-30 x 5 und 12-30 x 10
NEU
Mehr

Verwendung

01621000

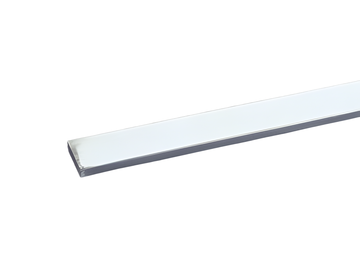

Sammelschiene 25 x 5
Länge 2,40 m, verzinnt
Mehr

01140000

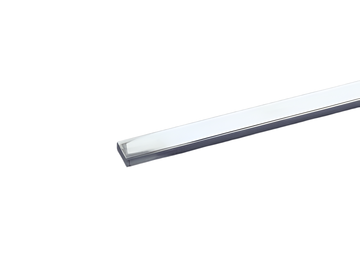

Sammelschiene 20 x 10
Länge 3,60 m, verzinnt
Mehr

01623000
Sammelschiene 12 x 10
Länge 2,40 m, verzinnt
Mehr

01622000
Sammelschiene 30 x 5
Länge 2,40 m, verzinnt
Mehr

01624000
Sammelschiene 20 x 10
Länge 2,40 m, verzinnt
Mehr

01204000
Sammelschiene 30 x 10
Länge 3,60 m, verzinnt
Mehr

01625000

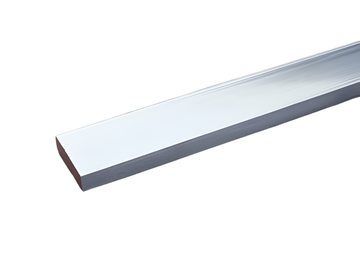

Sammelschiene 30 x 10
Länge 2,40 m, verzinnt
Mehr

33776000A
Universal-Stromwandlermodul
zum Anbau im Anschlussbereich
Größe 1 - 3
NEU
Mehr

32745000A
EQUES^®185Power
Sammelschienenadapter 630 A
universelle Ausführung bis 630 A, Phasenteilung 43-46 mm
Verbindung unten, CrossLink®-Klemmkontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32746000A
EQUES^®185Power
Sammelschienenadapter 630 A
universelle Ausführung bis 630 A, Phasenteilung 43-46 mm
Verbindung unten, flache Klemmkontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32743000A
EQUES^®185Power
Sammelschienenadapter 630 A
universelle Ausführung bis 630 A, Phasenteilung 43-46 mm
Verbindung oben / unten, Schraubkontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32742000A
EQUES^®185Power
Sammelschienenadapter 630 A
universelle Ausführung bis 630 A, Phasenteilung 43-46 mm
Verbindung oben, flache Klemmkontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33706000A
QUADRON^®185Power
NH-Sicherungsleiste 250 A
Größe 1
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33707000A
QUADRON^®185Power
NH-Sicherungsleiste 400 A
Größe 2
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33716000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 1-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33721000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 3-polig schaltbar, mit Sicherungsüberwachung
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33722000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar, mit Sicherungsüberwachung
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33533000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
V-Klemme 150 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33523000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
V-Klemme 120 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33522000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar
V-Klemme 120 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33701000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 3-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33576000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
V-Klemme 185 mm²

Klemmengehäuse Stahl, Druckstück Messing

für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33702000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33579000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
V-Klemme 185 mm²

Klemmengehäuse Stahl, Druckstück Messing

für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33717000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33538000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
V-Klemme 150 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33528000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
V-Klemme 120 mm²
Klemmengehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
in Kürze lieferbar
Mehr

33731000A
QUADRON^®185Power
Doppel-NH-Sicherungstrennleiste 1250 A
3-polig schaltbar
Schraube M12, inkl. Anschlussraumabdeckung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33723000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar, mit Sicherungsüberwachung
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33527000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
V-Klemme 120 mm²
Klemmgehäuse Alu, Druckstück Messing
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
NEU
Mehr

33703000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33718000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

01439000A
CRITO^®185Power
Anschlussleiste
3-polig
für 3 Kabelschuhe 300 mm² (versetzte Anordnung), für 4 Kabelschuhe 240 mm² oder lam. Cu 80 x 10
Anschluss oben oder unten
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

32741000A
EQUES^®185Power
Sammelschienenadapter 630 A
universelle Ausführung bis 630 A, Phasenteilung 43-46 mm
Verbindung oben, CrossLink®-Klemmkontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

01438000A
CRITO^®185Power
Anschlussleiste
3-polig
Schraube M12
Anschluss oben oder unten
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

https://pim.woehner.de/DE/EN/1000226118

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
