for UL feeder circuits >250V

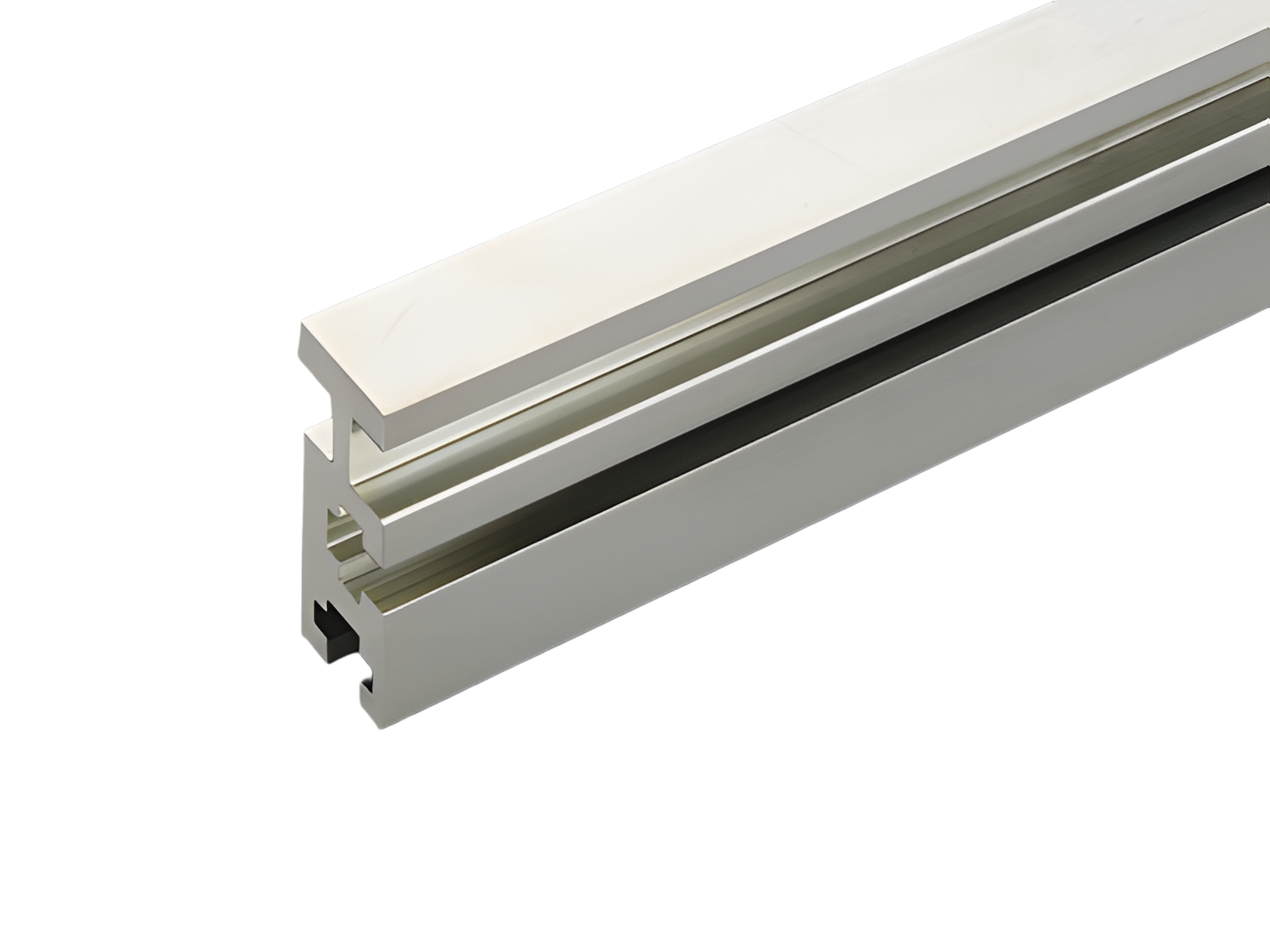

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01610000
TCC-Profilschiene 1600 mm²
Länge 2,40 m, verzinnt
System
60Classic, Zentraleinspeisung
Produktvorteile
Durch verzinnte Cu-Schienen reduziert sich der Aufwand zur Vorbereitung der Kontaktstellen wesentlich.
Die Cu-Sammelschienen werden vor aggressiven Medien effektiv geschützt.
| Produktgruppe | 06 |
| Untergruppe | 92 |
| VE | 1 |
| EAN | 4021267016104 |
| ECLASS 6.1 | 27370303 |
| ECLASS 7.1 | 27370303 |
| ETIM 4.0 | EC001522 |
| ETIM 5.0 | EC001522 |
Standards
IEC 61439-1:2020
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 160,6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 251,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Strom bei 55 K: | 2800 A |
| Diagramm Strombelastbarkeit (IEC) |
| Mechanische Werte | |
| B x H x T: | 2400 x 30 x 90 |
| Gewicht: | 3416,0 kg/100 |
| Querschnitt: | 1.600 mm² |
Kantenradius 0,5
| Für die Anwendung sind die Isolationseigenschaften des verwendeten Schienenträgers zu beachten. | |
| Kurzschlussfestigkeit: | siehe Produktbeschreibung des verwendeten Schienenträgers |
