for UL feeder circuits >250V

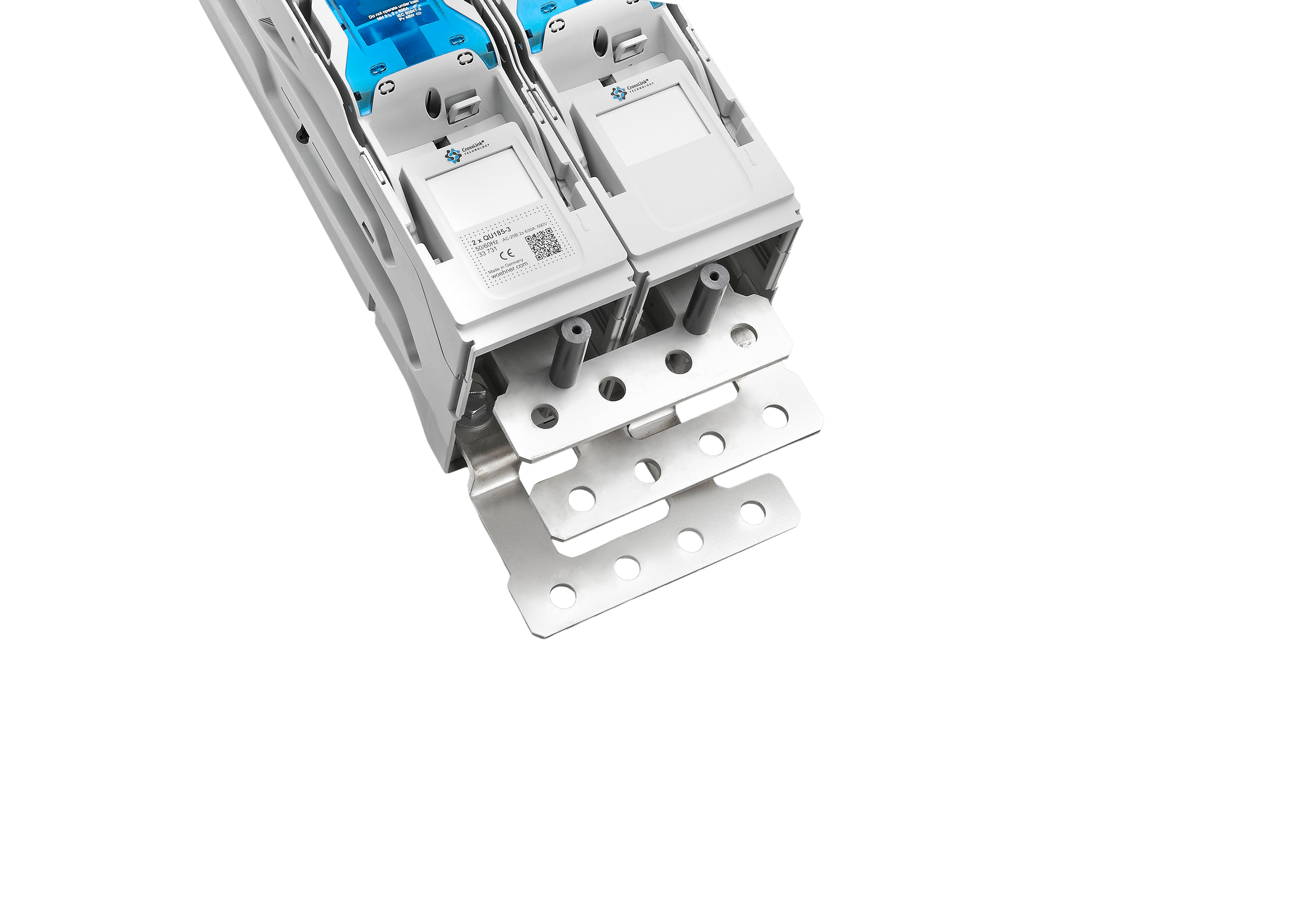

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33731000A
QUADRON®185Power
Doppel-NH-Sicherungstrennleiste 1250 A
3-polig schaltbar
Schraube M12, inkl. Anschlussraumabdeckung
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
System
185Power
Produktvorteile
Im Deckel sind selbstschließende Prüflöcher vorhanden.
Deckel im geschlossenem Zustand Abschließbar.
| Produktgruppe | 12 |
| Untergruppe | 55 |
| VE | 1 |
| EAN | 4021267337315 |
| ECLASS 6.1 | 27142109 |
| ECLASS 7.1 | 27142109 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Typnummer: QU185-3/2x
| für Sicherungseinsätze Baugröße: | NH 3 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-20B (690 V) |
| Gebrauchskategorie DC (IEC 60947-3): | DC-20B max. Spannung zwischen den Sicherungen: 800 V sichtbarer Hinweis notwendig: Nicht unter Last schalten. |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 243,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 380,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
Ausführung: Abgang unten |
|
| Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen. | |
| Schutzart IP20 frontseitig, im Anschlussbereich vom Einbau abhängig |
| Mechanische Werte | |
| B x H x T: | 200 x 890 x 190 |
| Gewicht: | 1556,0 kg/100 |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
| Stromwandler in Gerät integrierbar: | ja |
| Schutzart frontseitig: | IP20 |
| Schutzart im geöffneten Zustand: | IP10 |
Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13 mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubenanschluss M12; max. 4/8 Kabelschuhe für 300 / 240 mm², weitere Informationen siehe Download Montageanleitung
| Klemmstellen | |
|
Schraube M12 : |
|
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
