Produktauswahl

for UL feeder circuits >250V

Stromwandler 250 A / 5 A (37226)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 37226000A

Stromwandler 250 A / 5 A

1 VA / Klasse 0,5s

bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich

System

60Classic

Produktgruppe 23
Untergruppe 03
VE 1
EAN 4021267372262
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Zulassungen

Standards

IEC 61869-1:2007
IEC 61869-2:2012

Typnummer: CT2-250-5s

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Baugröße: CT2
Angaben IEC
Standards
IEC 61869-1:2007
IEC 61869-2:2012
Elektrische Werte IEC
prim. Bemessungsstrom Ipr: 250 A
sek. Bemessungsstrom : 5 A
sek. Bemessungsscheinleistung: 1 VA
Genauigkeitsklasse (Strom): 0,5s
max. Betriebsspannung Um: 720 V
therm. Kurzzeitstrom Ith: 15 kA
Isolierstoffklasse: H
Überstrombegrenzungsfaktor: FS5

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,5 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,8 W.)

Mechanische Werte
B x H x T: 57 x 86 x 33
Gewicht: 13,5 kg/100
Stromwandler in Gerät integrierbar: ja
Stromwandler in Wandlermodul integrierbar: ja
plombierbar: ja
Klemmstellen
Rahmenklemme
Antrieb: PZ1
Abisolierung: 12 mm
Nicht geeignet für Aluminiumleiter !

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !

Links

Downloads

Verwendung

33776000A
Universal-Stromwandlermodul
zum Anbau im Anschlussbereich
Größe 1 - 3
NEU
Mehr

33706000A
QUADRON®185Power
NH-Sicherungsleiste 250 A
Größe 1
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33707000A
QUADRON®185Power
NH-Sicherungsleiste 400 A
Größe 2
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33716000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 1-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33721000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 3-polig schaltbar, mit Sicherungsüberwachung
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33722000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar, mit Sicherungsüberwachung
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33702000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 3-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33731000A
QUADRON®185Power
Doppel-NH-Sicherungstrennleiste 1250 A
3-polig schaltbar
Schraube M12, inkl. Anschlussraumabdeckung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33701000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 250 A
Größe 1, 3-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33717000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 400 A
Größe 2, 1-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33723000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar, mit Sicherungsüberwachung
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33703000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 3-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33718000A
QUADRON®185Power
NH-Sicherungs-Lasttrennleiste 630 A
Größe 3, 1-polig schaltbar
Schraube M12
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

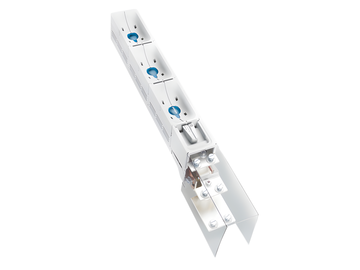

01439000A
CRITO®185Power
Anschlussleiste
3-polig
für 3 Kabelschuhe 300 mm² (versetzte Anordnung), für 4 Kabelschuhe 240 mm² oder lam. Cu 80 x 10
Anschluss oben oder unten
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

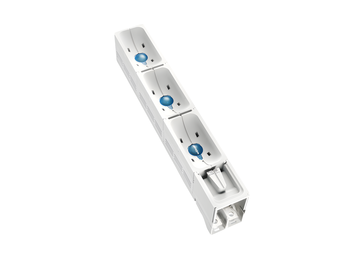

01438000A
