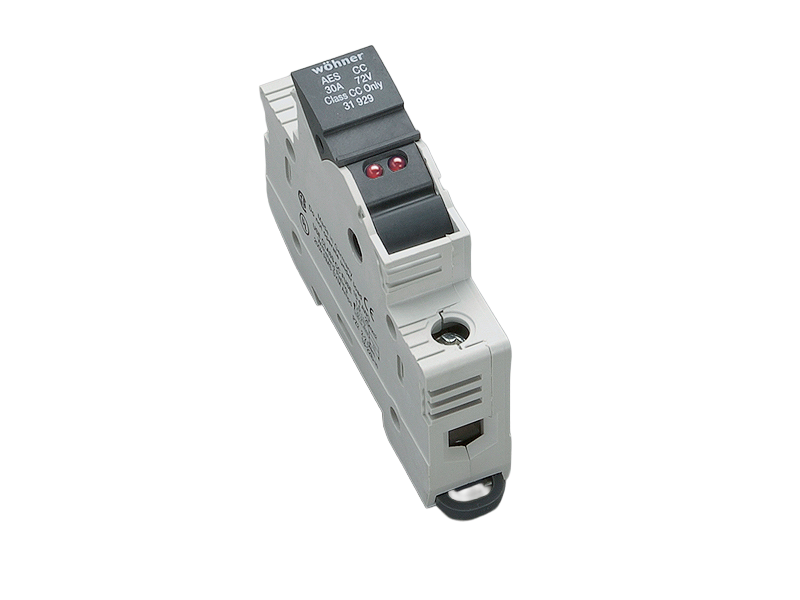

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31929000
AMBUS®Panel
Halter für zylindrische Sicherungen, mit LED
Class CC / 1P
30 A / 12 - 72 V
optische Anzeige einer ausgelösten Sicherung
für DIN Tragschiene
System
Panel
Produktvorteile
großer Klemmbereich, auch für zwei gleiche Leiter (nebeneinander)
Aufnahme für Bezeichnungsschild
mit Indikator für Sicherungsausfall
beliebige Polarität bei Gleichspannung
Produktgruppe | 17 |
Untergruppe | 07 |
VE | 12 |
EAN | 4021267319298 |
ECLASS 6.1 | 27142190 |
ECLASS 7.1 | 27142190 |
ETIM 4.0 | EC002705 |
ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
UL 4248-1
UL 4248-4
Approbationen
UL , CCC
Typnummer: AESCC-72V
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CCC Zertifikat: 21107299296
für Sicherungseinsätze Baugröße: | Class CC |
Sicherungen nach Standard: | UL 248-4 |
zul. Verlustleistung der verwendeten Sicherung: | 4 W |
Angaben IEC | |
Standards | |
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system J |
Elektrische Werte IEC | |
min. Betriebsspannung AC: | 12 V |
min. Betriebsspannung DC: | 12 V |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0.3 W.)
Leuchtindikator Bereich der Betriebsspannung : 12 - 72 V AC / DC |
Angaben UL | |
Standards | |
UL 4248-1
UL 4248-4 |
suitable for field-installed conductors |
Elektrische Werte UL | |
Bemessungsstrom (UL): | 30 A |
Bemessungsspannung (UL) AC: | 72 V |
min. Betriebsspannung AC: | 12 V |
Bemessungsfrequenz (UL): | 50 / 60 Hz |
Bemessungsspannung (UL) DC: | 72 V |
min. Betriebsspannung DC: | 12 V |
SCCR: | 200 kA |
Mechanische Werte | |
B x H x T: | 18 x 81 x 58 |
Gewicht: | 6.2 kg/100 |
Poligkeit: | 1-polig |
Befestigung: | für DIN Tragschiene |
Schutzart: | IP20 |
Schutzart frontseitig: | IP20 |
Klemmstellen | |
Rahmenklemme | |
Antrieb: | PZ2 |
Abisolierung: | 11 mm |
Querschnitt min.: | 0.75 mm² |
Querschnitt max.: | 25 mm² |
Md min.: | 2.0 Nm |
Md max.: | 2.5 Nm |
Nicht geeignet für Aluminiumleiter ! | |
für Anwendungen nach IEC / EN : |
Nicht geeignet für Aluminiumleiter ! | |
Hinweise |
Der Leuchtindikator signalisiert, dass die Sicherung ausgelöst hat, aber nur wenn am geschlossenen Sicherungshalter Spannung anliegt. |
zul. Verlustleistung der verwendeten Sicherung: | 4 W |
