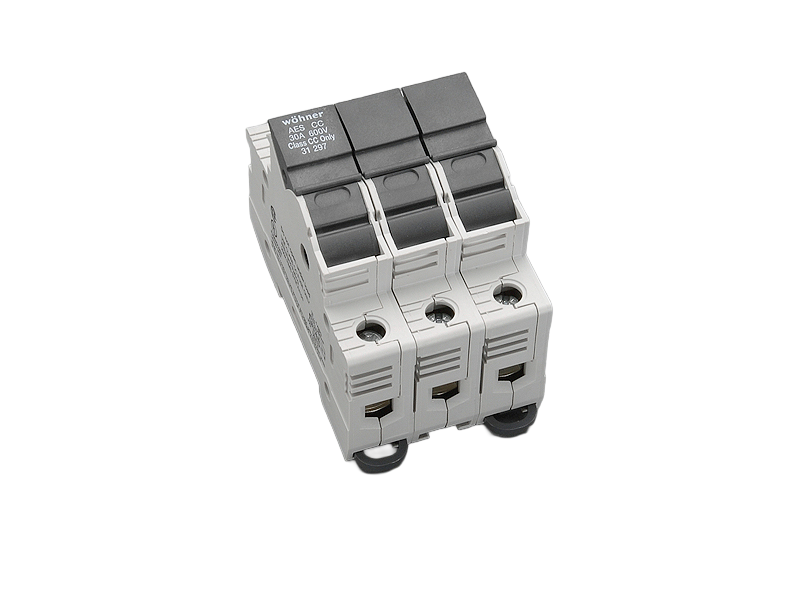

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31297 000
AMBUS Panel
Halter für zylindrische Sicherungen
Class CC / 3P
30 A / 600 V
für DIN Tragschiene
System
Panel
Produktvorteile
großer Klemmbereich, auch für zwei gleiche Leiter (nebeneinander)
Aufnahme für Bezeichungsschild
| Produktgruppe | 17 |
| Untergruppe | 07 |
| VE | 4 |
| EAN | 4021267312978 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
UL 4248-1
UL 4248-4
Approbationen
CSA , UL , CCC
for UL feeder circuits >250V
Typnummer: AESCC
EAC Typ: AES
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org
CCC Zertifikat: 21107299296
| für Sicherungseinsätze Baugröße: | Class CC |
| Sicherungen nach Standard: | UL 248-4 |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system J |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0.9 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| min. zul. Betriebstemperatur | -40°C |
| Angaben UL | |
| Standards | |
|
UL 4248-1
UL 4248-4 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 30 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| für Leitungen UL: | Cu 60°C |
| SCCR: | 200 kA |
| Mechanische Werte | |
| B x H x T: | 54 x 81 x 58 |
| Gewicht: | 17.0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für DIN Tragschiene |
| Schutzart: | IP20 |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ2 |
| Abisolierung: | 11 mm |
| Querschnitt min.: | 0.75 mm² |
| Querschnitt max.: | 25 mm² |
| Md min.: | 2.0 Nm |
| Md max.: | 2.5 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 18 |
| Querschnitt max. UL: | AWG 4 |
| Drehmoment (UL): | 18 - 22 / 22 - 26 (AWG 6 - AWG 4) lb-in |
| für Leitungen UL: | Cu 60°C |
|
Klemmung von 2 Leitern (gleichen Querschnittes) |
|
| Werkstoffeigenschaften | |
| halogenfrei: | Ja |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 4 W |
| for UL feeder circuits >250V | |
