Reiter-Sicherungshalter Class J (31970)

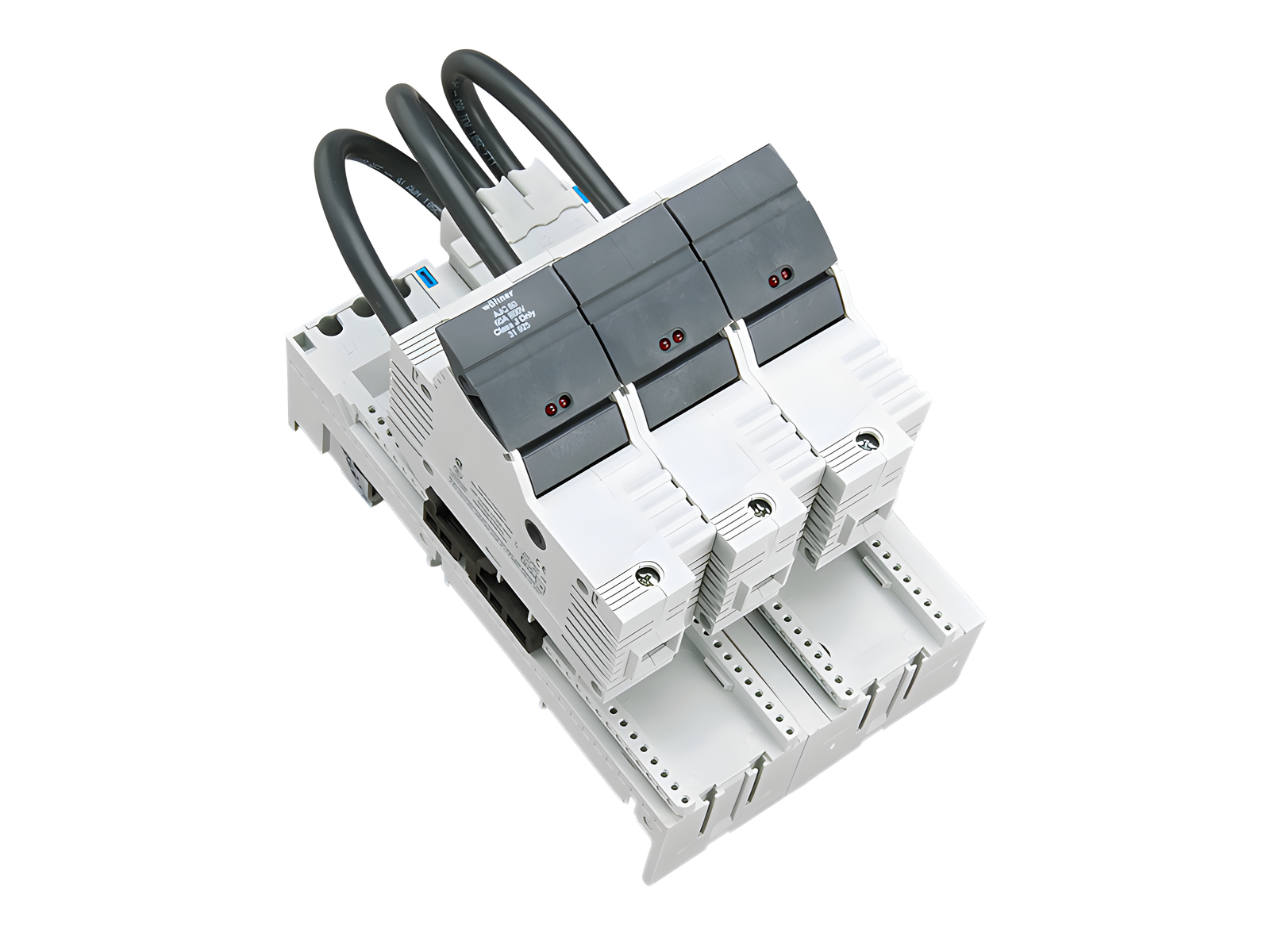

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31970000

AMBUS®60Classic

Reiter-Sicherungshalter Class J

für Sicherungen Class J 35 - 60 A (27x60), mit LED

3P, Komplettlösung auf Sammelschienenadapter

Anschluss unten

für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen

System

60Classic

Produktgruppe 16
Untergruppe 24
VE 1
EAN 4021267319700
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 508

Approbationen

CSA , UL

Typnummer: EEC6080-L + AJC60

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Technische Daten

für Sicherungseinsätze Baugröße: Class J 60 A
Sicherungen nach Standard: UL 248-8
zul. Verlustleistung der verwendeten Sicherung: 7 W
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 6.8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 10.7 W.)

Angaben UL
Standards
UL 4248-8
UL 508
Elektrische Werte UL
Bemessungsstrom (UL): 60 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 600 V
für Leitungen UL: Cu 75°C
SCCR: 100 kA
Mechanische Werte
B x H x T: 126 x 200 x 157
Gewicht: 131.0 kg/100
Poligkeit: 3-polig
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Klemmstellen
Nicht geeignet für Aluminiumleiter !
für Leitungen UL: Cu 75°C


für Anwendungen nach IEC / EN :
1 Leiter : Cu 6 - 50 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 Leiter (gleichen Querschnittes) : Cu 4 - 16 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
alle Leiter feindrähtig, direkt geklemmt oder mit Aderendhülse
(feindrähtig + Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

für Anwendungen nach UL / CSA :
nur Cu-Leitungen nach UL 486E
1 Leiter : AWG 14 - AWG 1, Class C, Md 4,0 Nm / 35 lb.in.
2 Leiter (gleichen Querschnittes) : AWG 14 - AWG 6, Class C, Md 4,0 Nm / 35 lb.in.

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
zul. Verlustleistung der verwendeten Sicherung: 7 W
