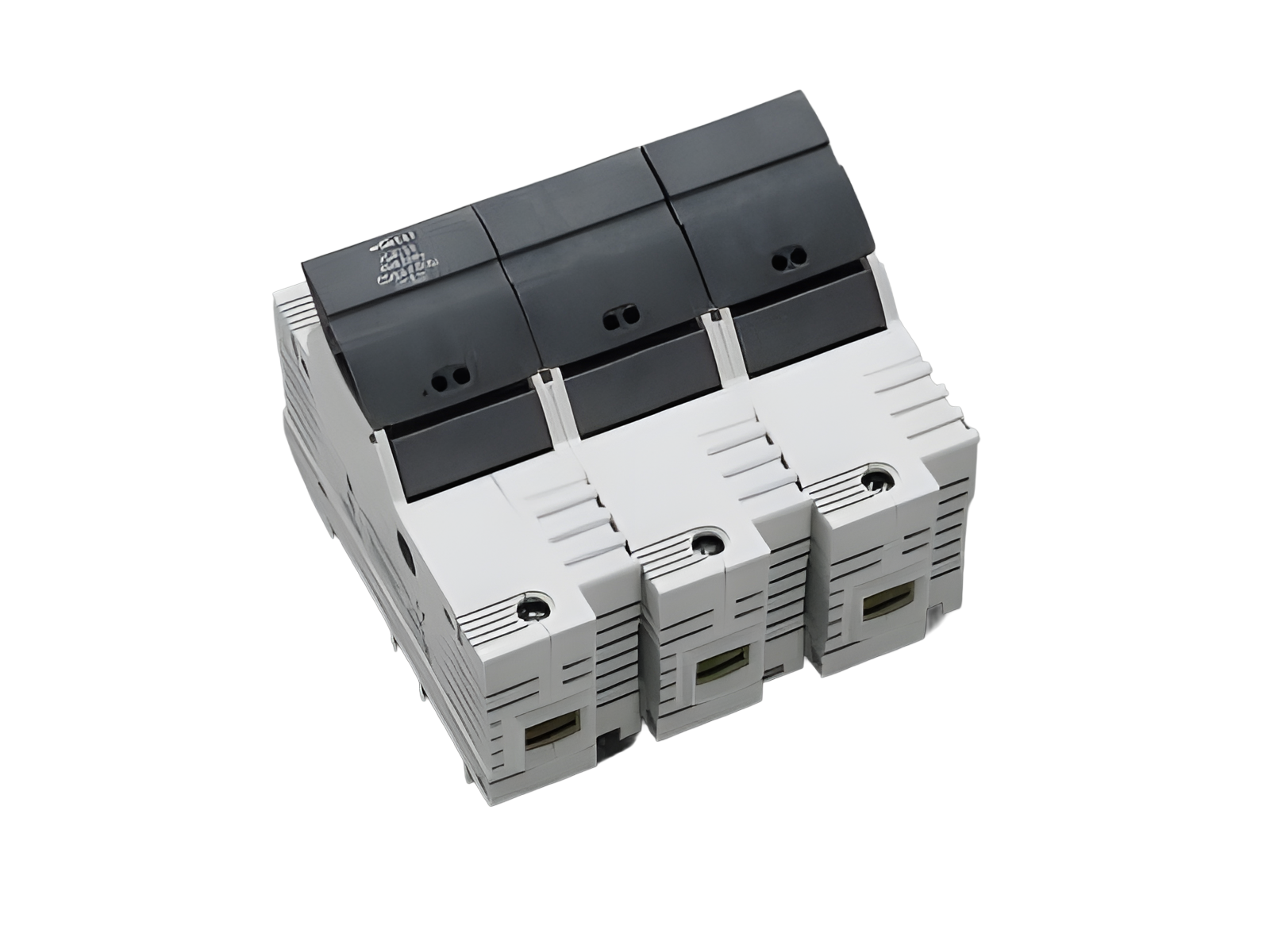

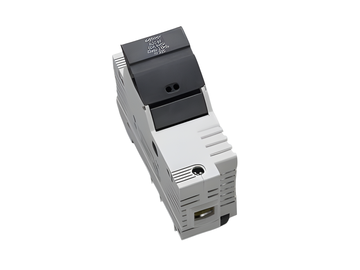

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31922 000
AMBUS Panel
Halter für zylindrische Sicherungen
Class J / 3P, Rahmenklemme 50 mm²
60 A / 600 V (27x60)
für DIN Tragschiene
System
Panel
Produktvorteile
großer Klemmbereich, auch für zwei gleiche Leiter (nebeneinander)
Aufnahme für Bezeichnungsschild
| Produktgruppe | 16 |
| Untergruppe | 06 |
| VE | 2 |
| EAN | 4021267319229 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: AJC60
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org
| für Sicherungseinsätze Baugröße: | Class J 60 A |
| Sicherungen nach Standard: | UL 248-8 |
| zul. Verlustleistung der verwendeten Sicherung: | 7 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 2.5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 3.9 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| min. zul. Betriebstemperatur | -40°C |
| für Sicherungen Class J 35 - 60A nach UL 248-8 (27x60) |
| Angaben UL | |
| Standards | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 60 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| für Leitungen UL: | Cu 75°C |
| SCCR: | 200 kA |
| Mechanische Werte | |
| B x H x T: | 120 x 118 x 82 |
| Gewicht: | 55.9 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für DIN Tragschiene |
| Schutzart: | IP20 |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ2 |
| Abisolierung: | 20 mm |
| Querschnitt min.: | 2.5 mm² |
| Querschnitt max.: | 50 mm² |
| f: | 2,5 - 50 mm² |
| f + AE: | 2,5 - 50 mm² |
| (f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
| Md min.: | 3.2 Nm |
| Md max.: | 4.8 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 14 |
| Querschnitt max. UL: | AWG 1/0 |
| Drehmoment (UL): | 35 lb-in |
| für Leitungen UL: | Cu 75°C |
|
Klemmung von 2 Leitern (gleichen Querschnittes) |
|
| Werkstoffeigenschaften | |
| halogenfrei: | Ja |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 7 W |
| for UL feeder circuits >250V | |
31360
000
Sicherungseinsatz 35 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Mehr
31361
000
Sicherungseinsatz 40 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Mehr
31362
000
Sicherungseinsatz 45 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Mehr
31363
000
Sicherungseinsatz 50 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Mehr
31364
000
Sicherungseinsatz 60 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Mehr
31511
000A
Sicherungseinsatz 35 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
Mehr
31512
000A
Sicherungseinsatz 40 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
Mehr
31514
000A
Sicherungseinsatz 50 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
Mehr
31515
000A
Sicherungseinsatz 60 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
Mehr
