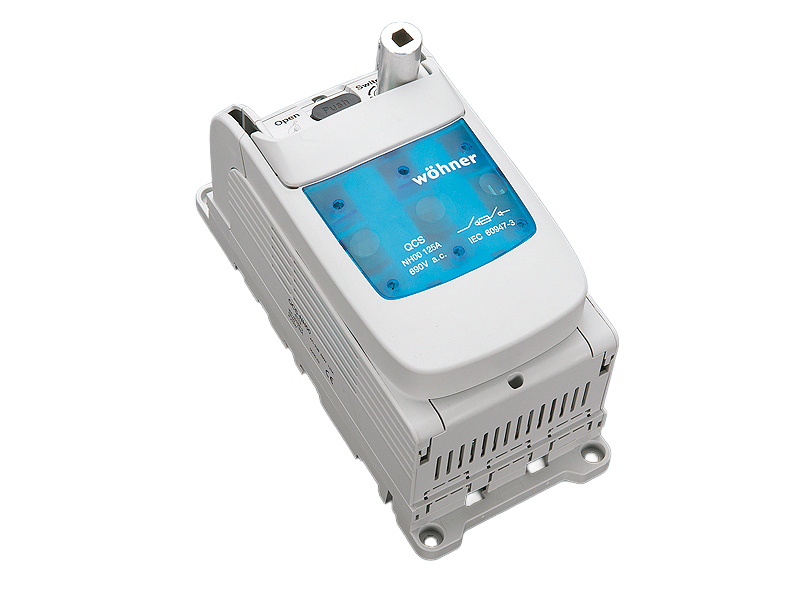

Art.-Nr.: 33505000
QUADRON®Panel Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme, für Türkupplungsdrehgriff
Größe 00
mit Doppelunterbrechung
bedienerunabhängiges Schalten (Sprungschaltwerk)
für Montageplatte
System
Panel
Produktvorteile
Mit Sprungschaltwerk für häufiges Schalten nach der Gebrauchskategorie "A"
FLAG-Indikator zeigt die Schaltstellung
Gefahrloser und werkzeugloser Sicherungswechsel durch doppelt unterbrechende Hauptkontakte
Zusätzliche sichtbare Trennstrecke durch Entnahmen des Deckels incl. Sicherungen
Als Netztrenneinrichtung nach IEC / EN 60204-1 (Hauptschalter) einsetzbar
In Kombination mit dem Türkupplungsdrehgriff rot-gelb auch als Not-Ausschalter
Hauptschalter und Not-Ausschalter nur in Kombination mit AC23A/B
Schalter 90°links/rechts liegend einbaubar, bei immer gleicher Schaltgrifflage
| Produktgruppe | 15 |
| Untergruppe | 03 |
| VE | 1 |
| EAN | 4021267335052 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Typnummer: QCS-NH00
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 125 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23B (690V / 125A) AC-23A (500V / 125A) AC-22A (690V / 125A) |
| Gebrauchskategorie DC (IEC 60947-3): | 2 Strombahnen (L1,L3) in Reihe DC-22B (220V/125A) 3 Strombahnen in Reihe DC-22B (440V/63A) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V (125A) |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Sicherungen gL/gG, Gr. 00, 690V / 125A für Sicherungseinsätze IEC 60269-2 / DIN VDE 0636-2 Gr. 00 bis 10 W Verlustleistung, | |
| Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen. | |
| Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500/EN60 439-1, Tabelle 1 zu beachten | |
| Systemkomponente: frontseitig Schutzart IP20 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig; Berührungsschutz nach DIN EN 50274 |
| Mechanische Werte | |
| B x H x T: | 106 x 233 x 153 |
| Gewicht: | 201.6 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
|
Rahmenklemme: |
|
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
